俄罗斯的红外干扰弹发射器

УВ-30系列

УВ（Устройство Выброса）-30К红外干扰弹发射器装备Су-30重型多用途战斗机，用于发射红外干扰弹，形成强红外辐射源干扰、诱骗来袭的红外寻的制导防空导弹（例如美制“小槲树”和FIM-92“毒刺”、苏/俄制“箭”系列和“针”系列）或空空导弹（例如美制AIM-9系列“响尾蛇”、法制“魔术”、以色列“怪蛇”系列、苏/俄制P-60系列和P-73系列）的攻击。

УВ-30系列红外干扰弹发射器是苏联/俄罗斯的机载红外对抗装备，通过发射红外干扰弹，在载机附近燃烧制造出多个比载机自身红外辐射还强的假目标，将来袭红外寻的制导的防空导弹吸引至假目标，从而保护自己。

（1）由1型和2型导弹逼近告警探测器、14管50mm直径和32（4×8）管26mm直径发射单元、控制盒、分配器、发射按键等部分组成，发射单元中的红外干扰弹的数量可显示在控制盒上或飞机的显示器上。

（2）采用电激发，具有值班、手动、半自动、自动、快速发射、内置控制和训练发射模式。

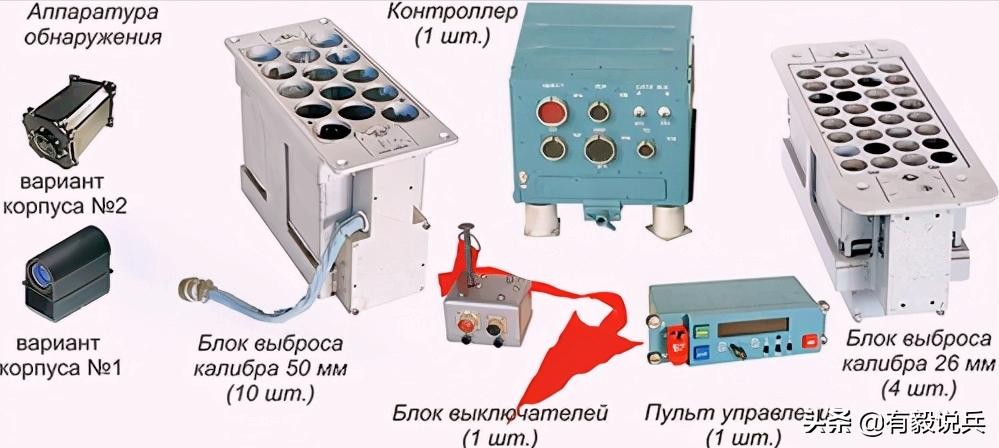

УВ-30К红外干扰弹发射器由1型和2型导弹逼近告警探测器、50mm和26mm发射单元、控制盒、分配器、发射按键等部分组成

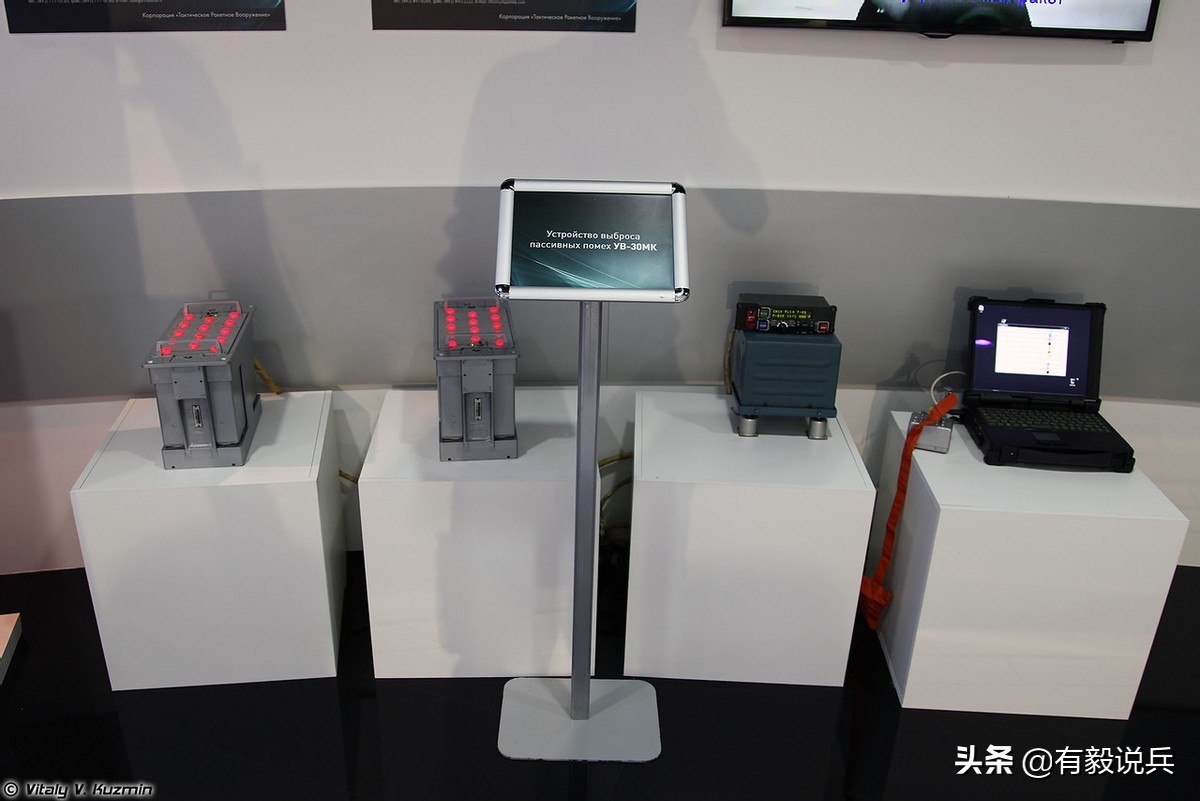

УВ-30МК红外干扰弹发射器组成，不含1型和2型导弹逼近告警探测器

УВ-30МК红外干扰弹发射器，提高了控制部分的集成度

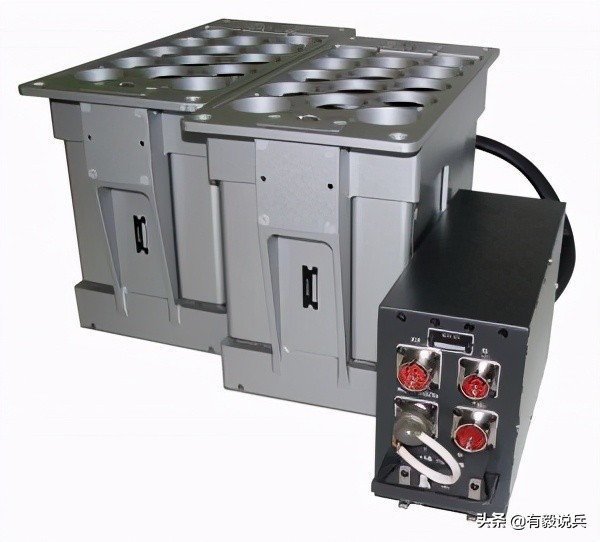

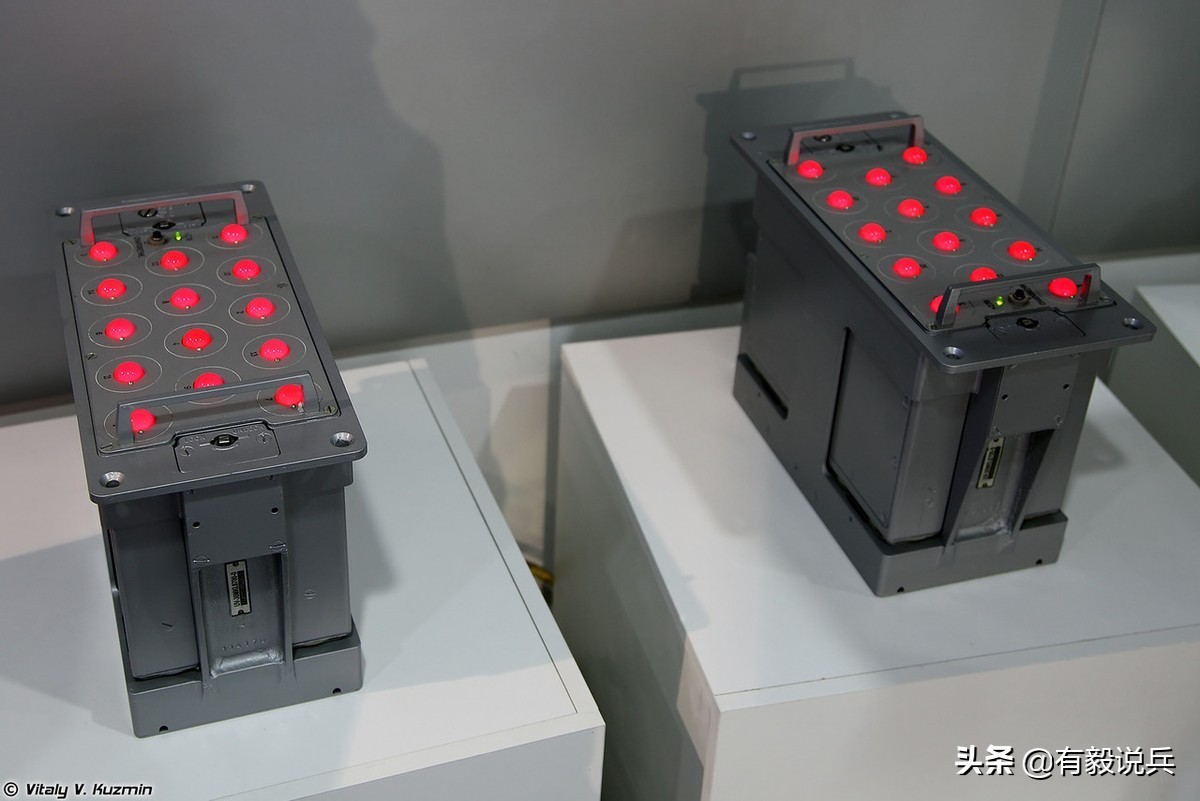

УВ-30МК红外干扰弹发射器50mm直径的14管发射单元，装机时发射单元整体嵌入机身内

作战应用：

УВ-30МК红外干扰弹发射器装备Су-30重型多用途战斗机。

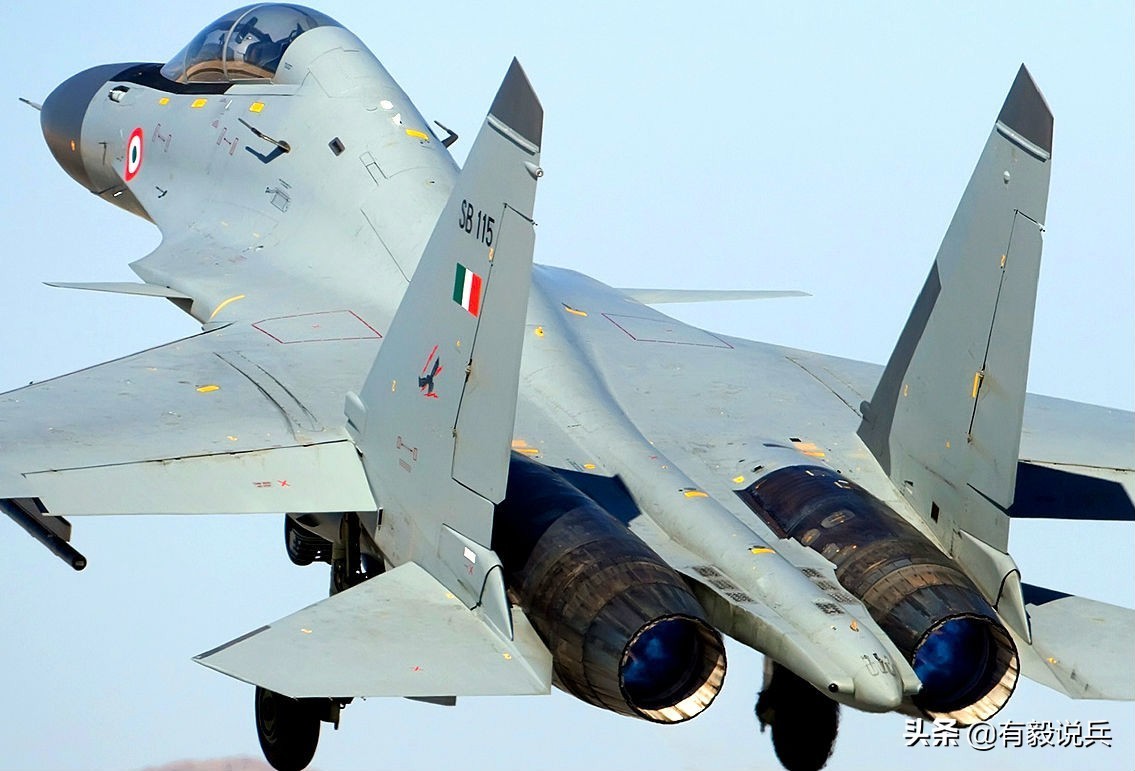

印度空军的Су-30МКИ重型多用途战斗机，其尾锥前、后分别嵌入6组、1组УВ-30МК红外干扰弹发射器

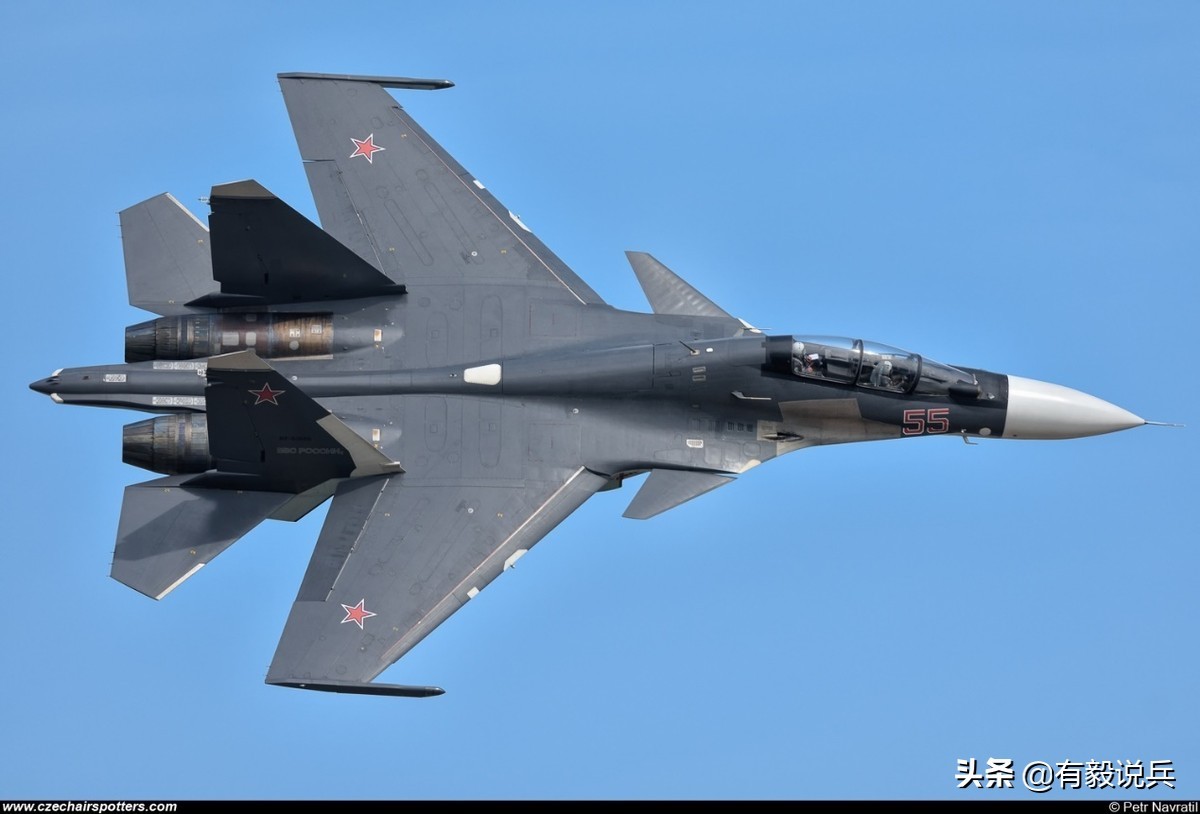

新型Су-30СМ重型多用途战斗机，其尾锥前、后分别嵌入6组、1组УВ-30МК红外干扰弹发射器

УВ-50红外干扰弹发射器

УВ（Устройство Выброса）-50红外干扰弹发射器装备Су-35重型战斗机，用于发射红外干扰弹，形成强红外辐射源干扰、诱骗来袭的红外寻的制导防空导弹（例如美制“小槲树”和FIM-92“毒刺”、苏/俄制“箭”系列和“针”系列）或空空导弹（例如美制AIM-9系列“响尾蛇”、法制“魔术”、以色列“怪蛇”系列、苏/俄制P-60系列和P-73系列）的攻击。

УВ-50红外干扰弹发射器是俄罗斯的机载红外对抗装备，通过发射红外干扰弹，在载机附近燃烧制造出多个比载机自身红外辐射还强的假目标，将来袭红外寻的制导的防空导弹吸引至假目标，从而保护自己。

УВ-50红外干扰弹发射器的主要战术技术特点：

（1）由发射单元（BV）和电源/发射监视单元（BBP）构成，其控制部分集成在机载综合电子防御控制系统，通过数据总线接入其中，简化了信息接口关系；

（2）全部采用50mm弹径的14管发射器，发射50mm弹径的红外干扰弹，可形成比26mm弹径红外干扰弹更强的干扰、诱骗红外辐射源。

УВ-50МК红外干扰弹发射器

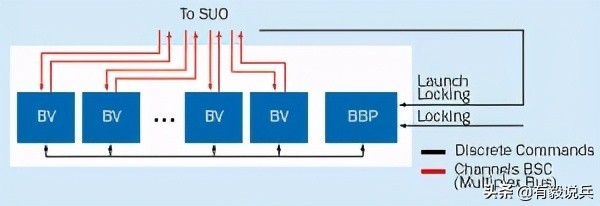

УВ-50МК红外干扰弹发射器的信息接口关系

作战应用：

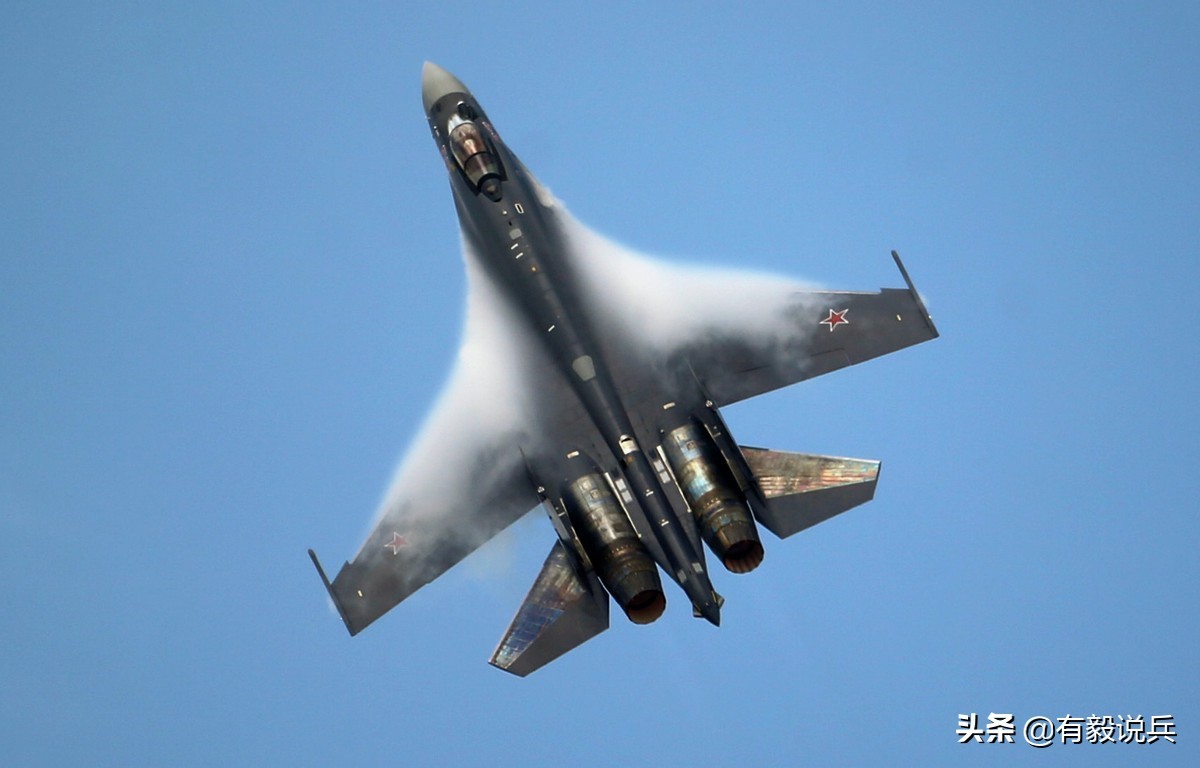

Су-35重型战斗机两台发动机尾喷管之间的尾锥结构内嵌入6组50mm弹径的14管УВ-50红外干扰弹发射器。

俄罗斯天空军的Су-35重型战斗机，其尾锥前、后分别嵌入4组、2组УВ-50红外干扰弹发射器

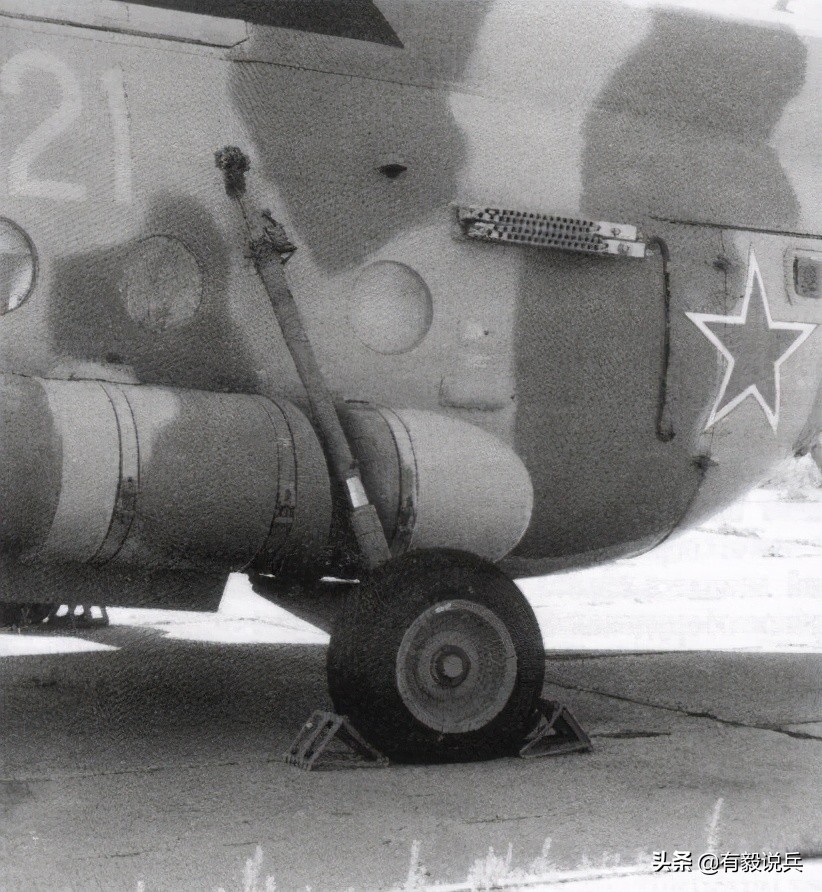

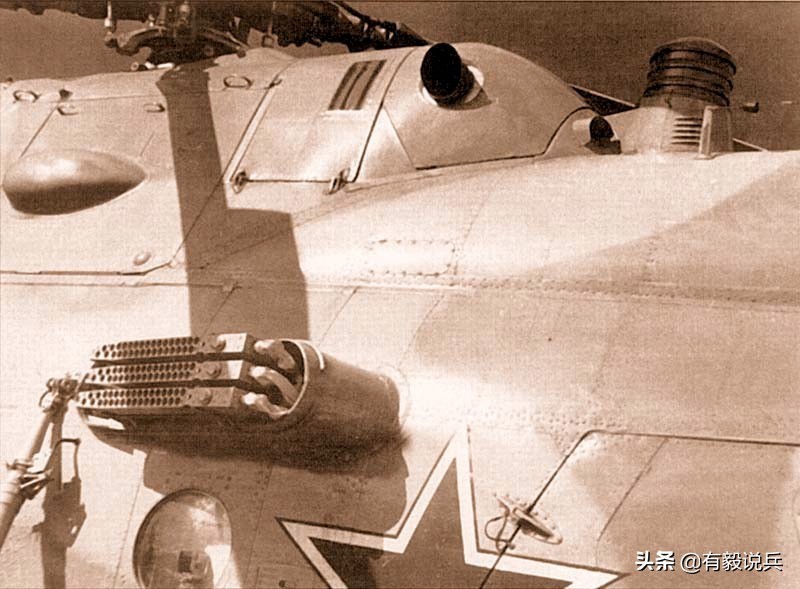

АСО-2В红外干扰弹发射器

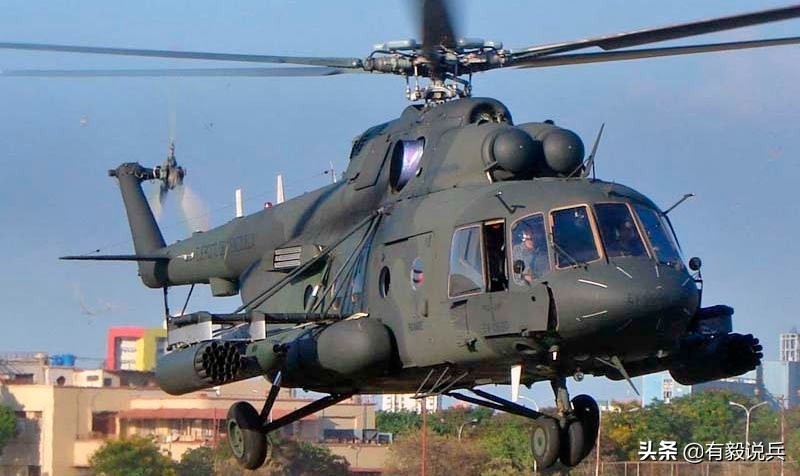

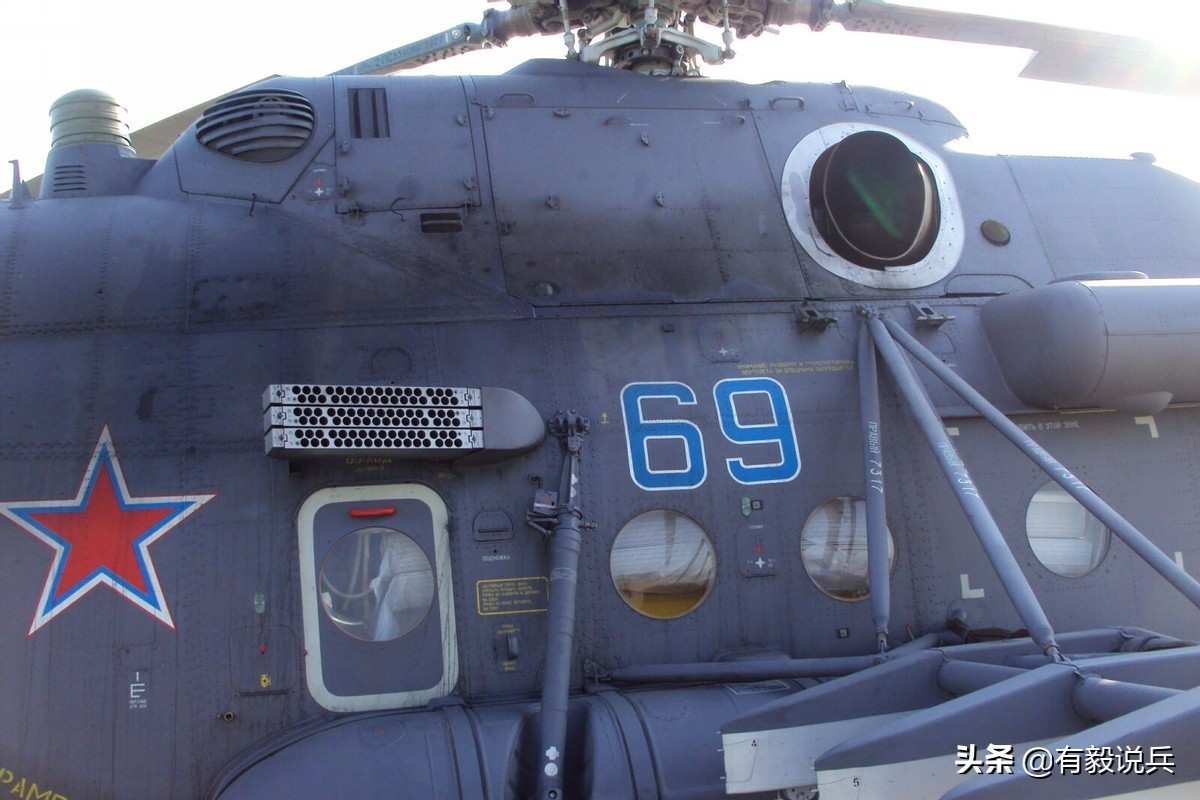

АСО-2В红外干扰弹发射器装备固定翼作战飞机、攻击直升机、通用直升机等多型军用飞机，用于发射红外干扰弹，形成强红外辐射源干扰、诱骗来袭的红外寻的制导防空导弹（例如美制“小槲树”（Chaparral）、FIM-43“红眼睛”（Redeye）和FIM-92“毒刺”、苏/俄制“箭”（Cтрела）、“箭”-2/2M（Cтрела-2/2M）和“箭”-3（Cтрела-3）、“针”（Игла）、“针”-1（Игла-1）、“针”-C（Игла-C））或空空导弹（例如美制AIM-9系列“响尾蛇”、IR“猎鹰”（Falcon）、法制MICA、苏/俄制P-60系列和P-73系列）的攻击。

АСО-2В红外干扰弹发射器是苏联/俄罗斯机载通用红外对抗装备，通过发射红外干扰弹，在载机附近燃烧制造出多个比自身红外辐射还强的假目标，将来袭红外寻的制导的防空导弹吸引至假目标，从而保护了自己。

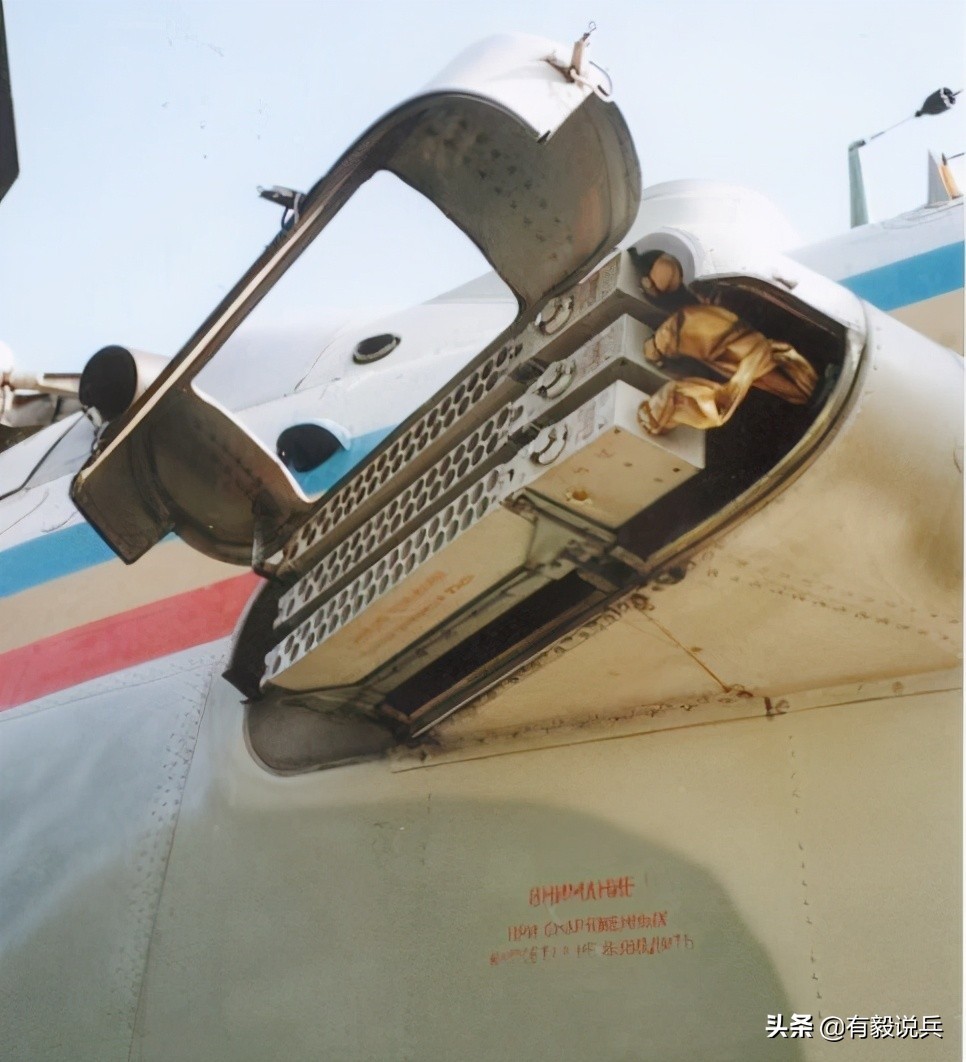

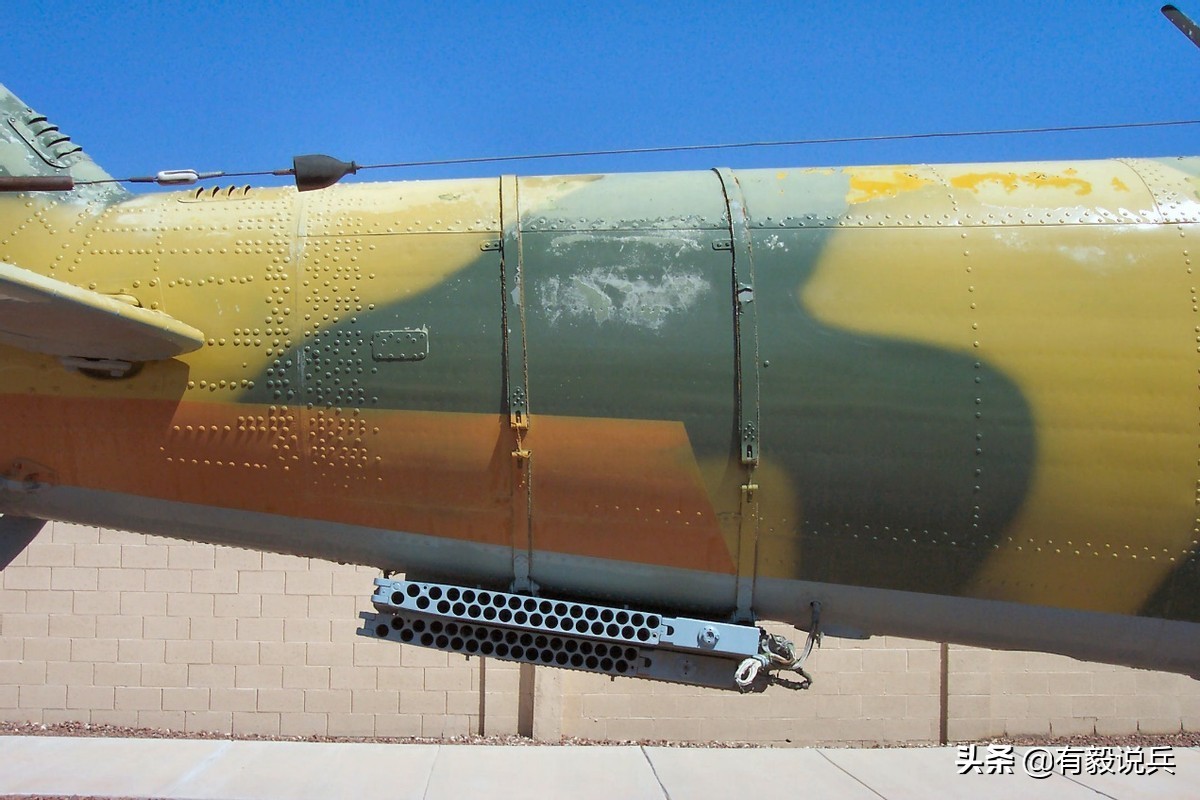

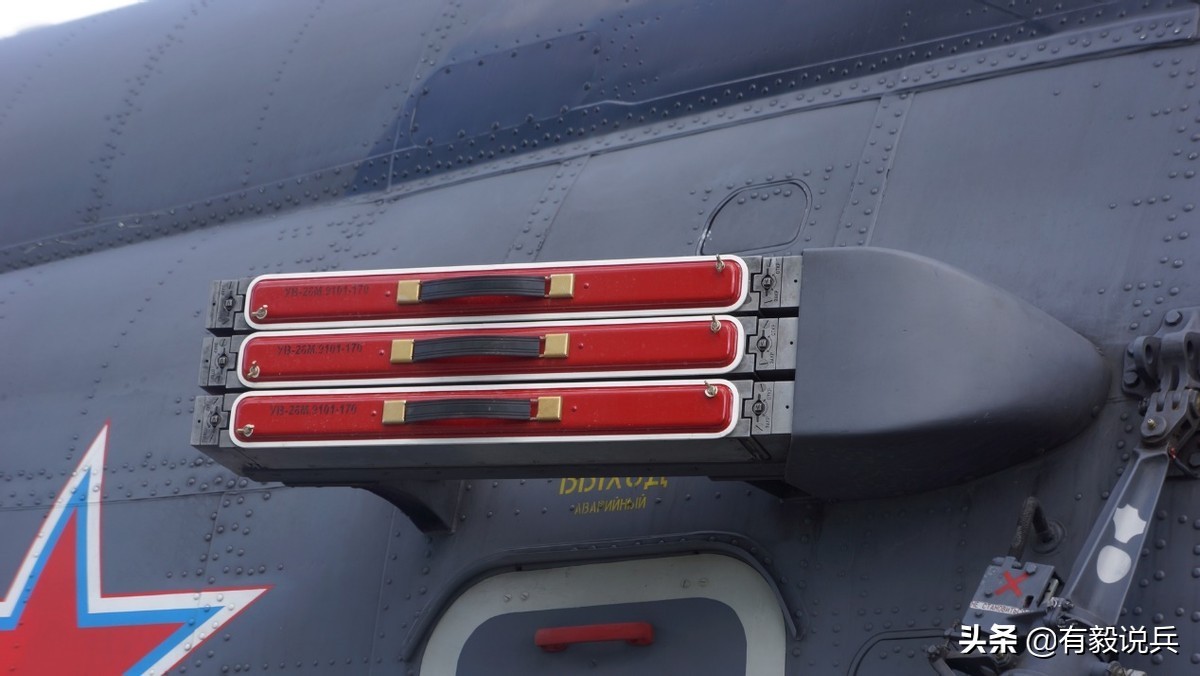

（1）由16×2发射单元、发射信号分配器、控制盒、操作遥控器和发射按键等部分组成。

（2）16×2发射单元可独立使用，也可并联或串联组合使用，但均发射26mm弹径的红外干扰弹。

（3）采用电激发、可按设定的时间间隔顺序发射，形成持续红外辐射干扰源。
