零件图概述

零件图的作用和内容：

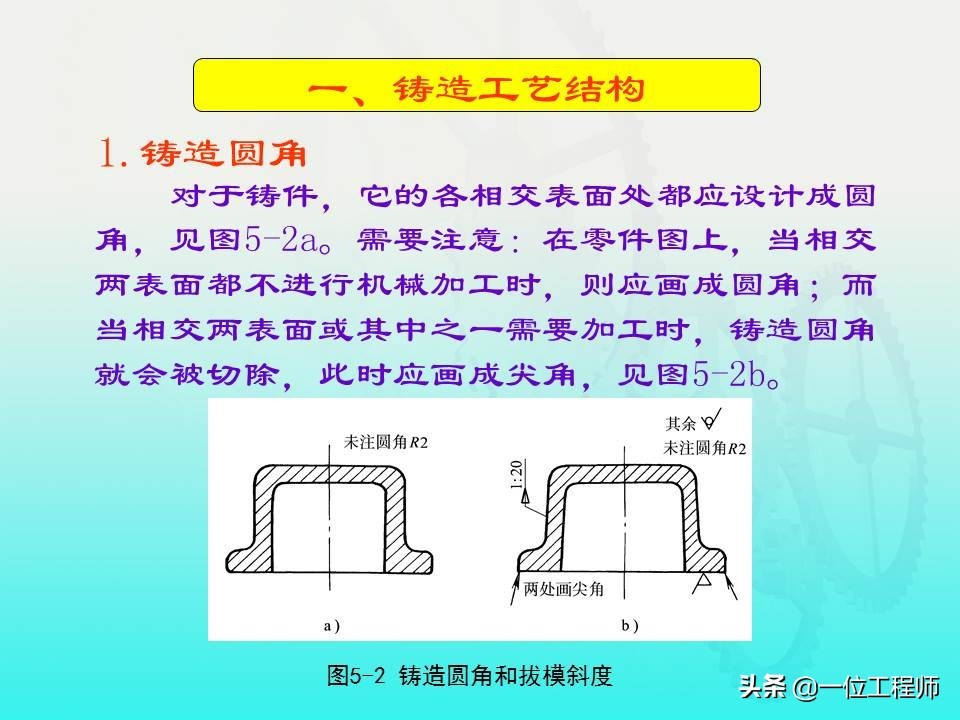

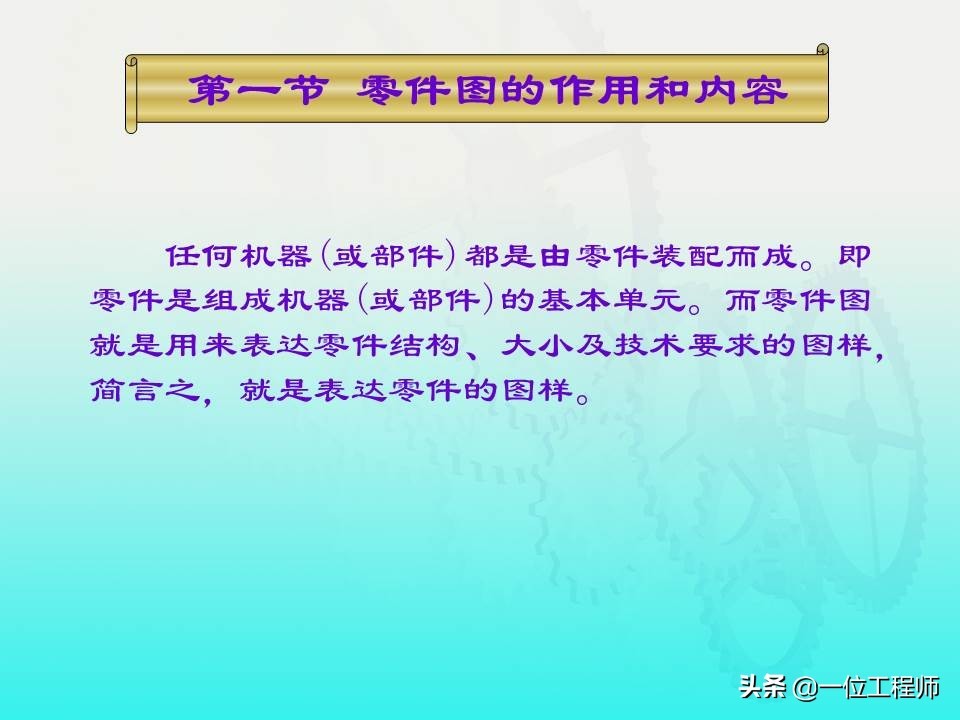

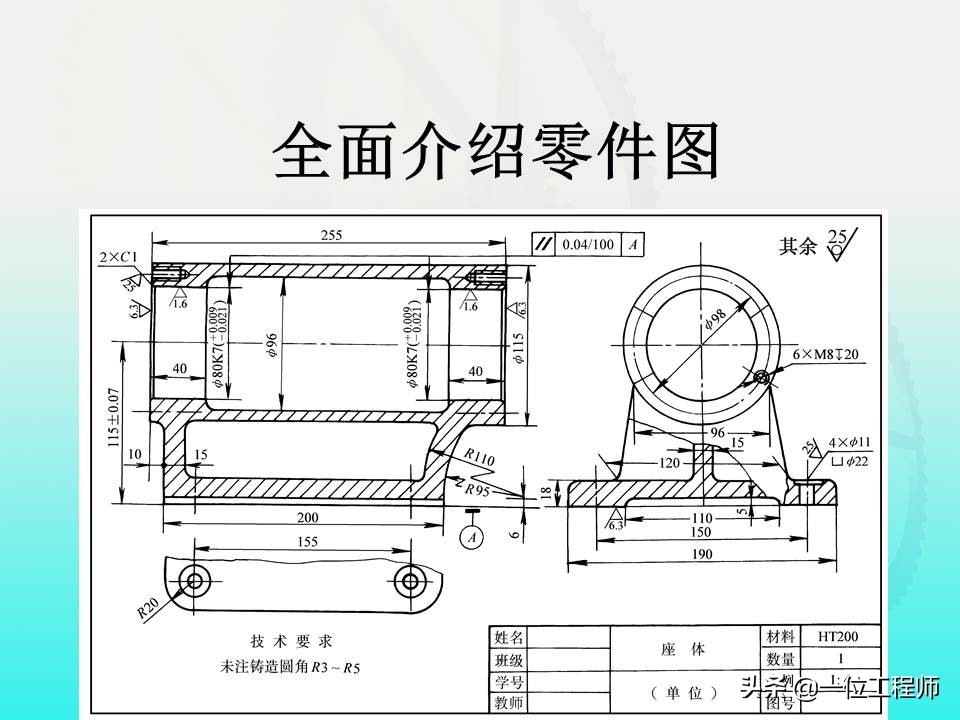

任何机器(或部件)都是由零件装配而成。即零件是组成机器(或部件)的基本单元。而零件图就是用来表达零件结构、大小及技术要求的图样，简言之，就是表达零件的图样。

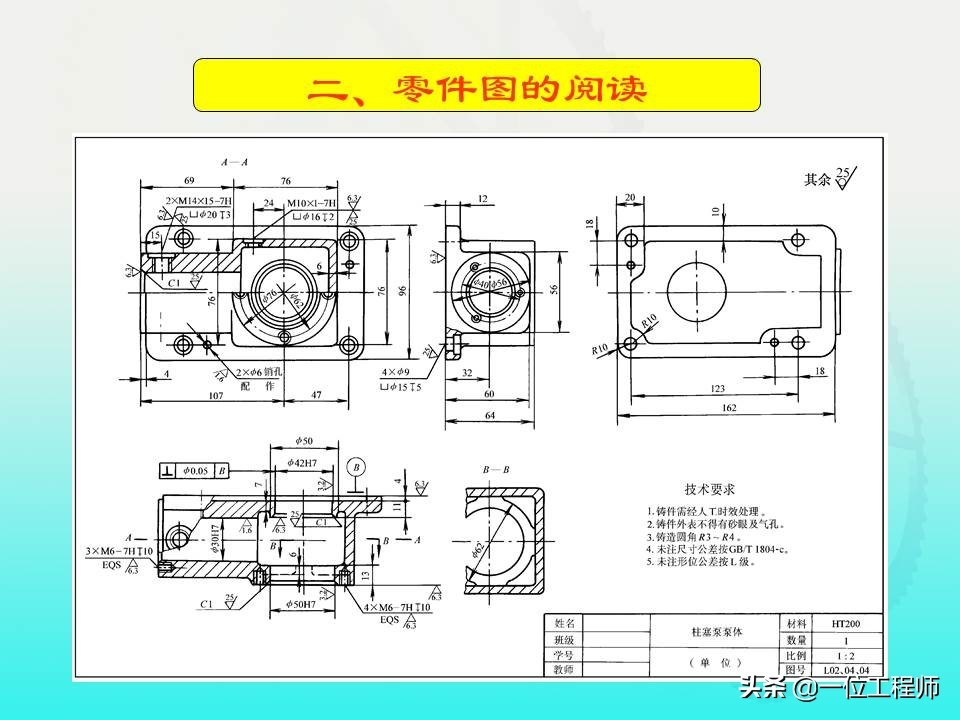

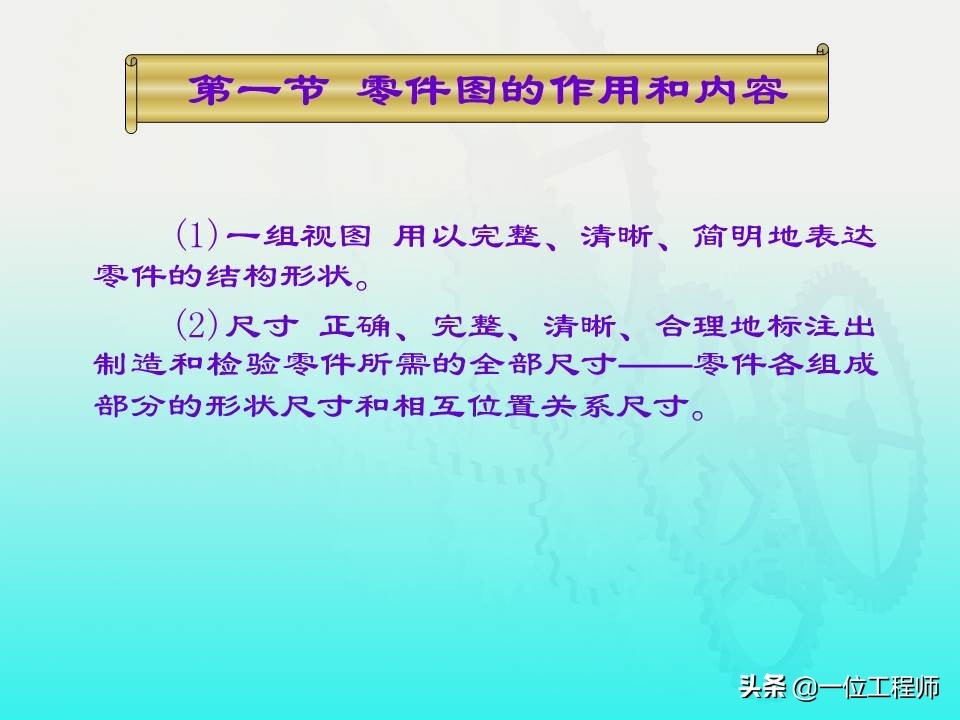

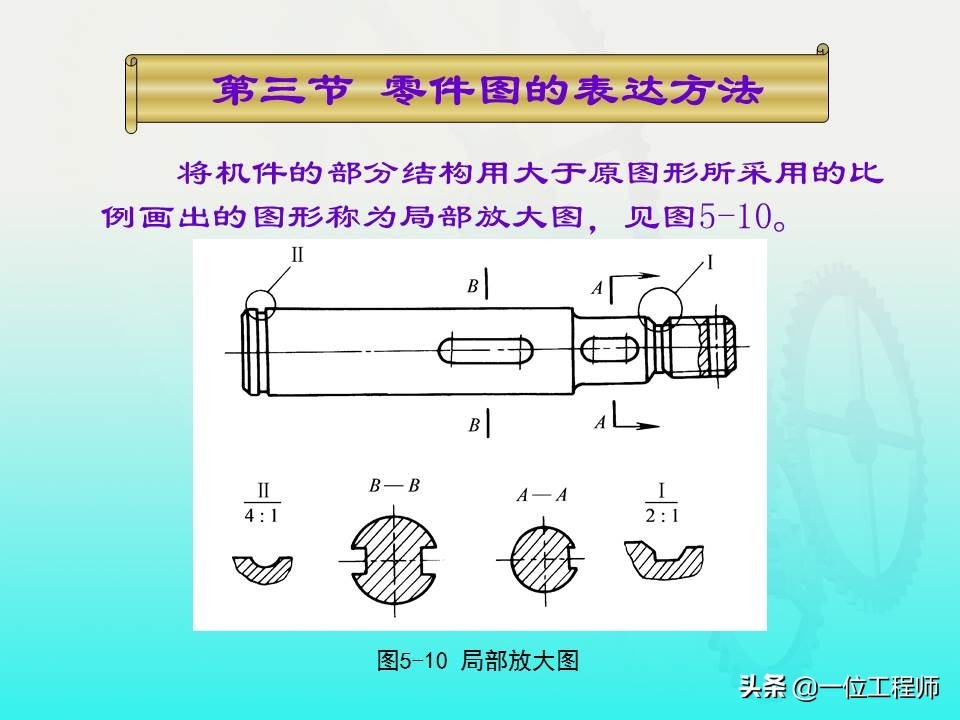

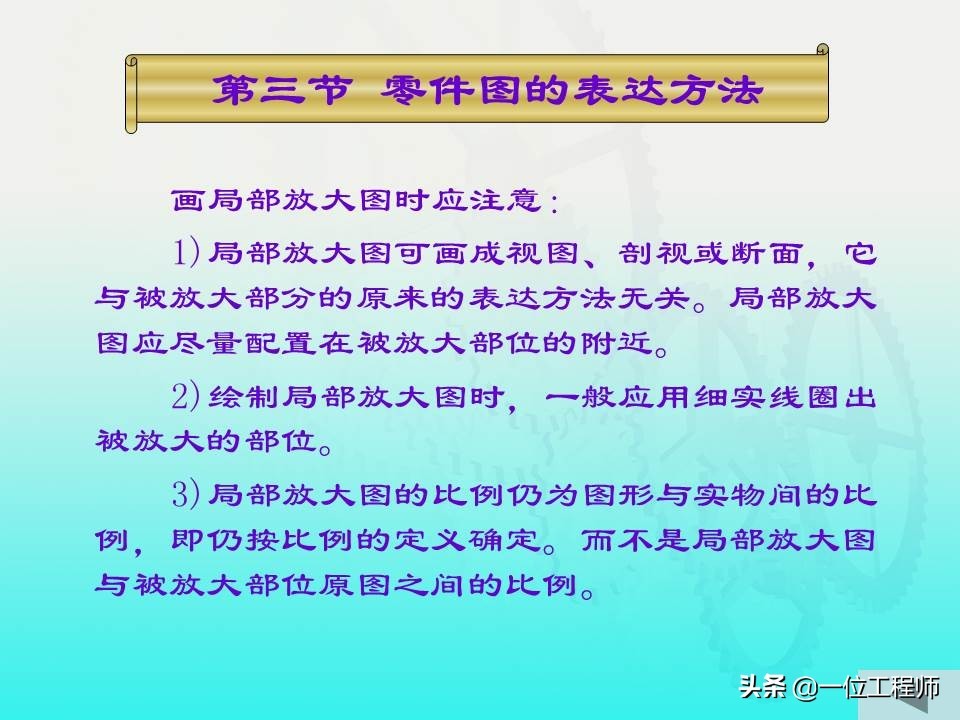

1、一组视图 用以完整、清晰、简明地表达零件的结构形状。

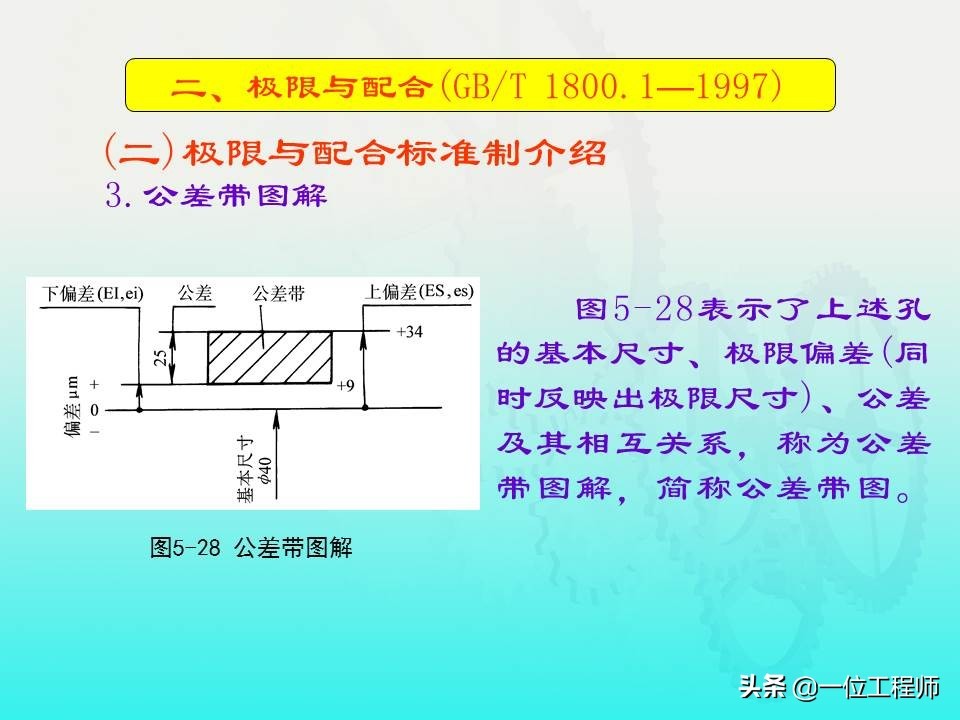

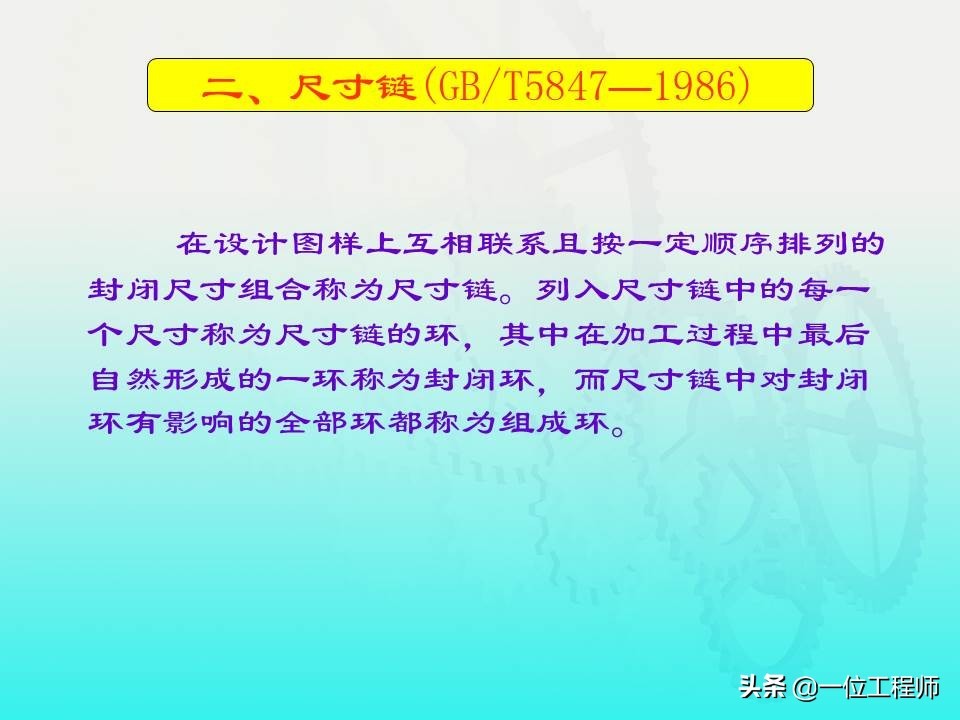

2、尺寸 正确、完整、清晰、合理地标注出制造和检验零件所需的全部尺寸——零件各组成部分的形状尺寸和相互位置关系尺寸。

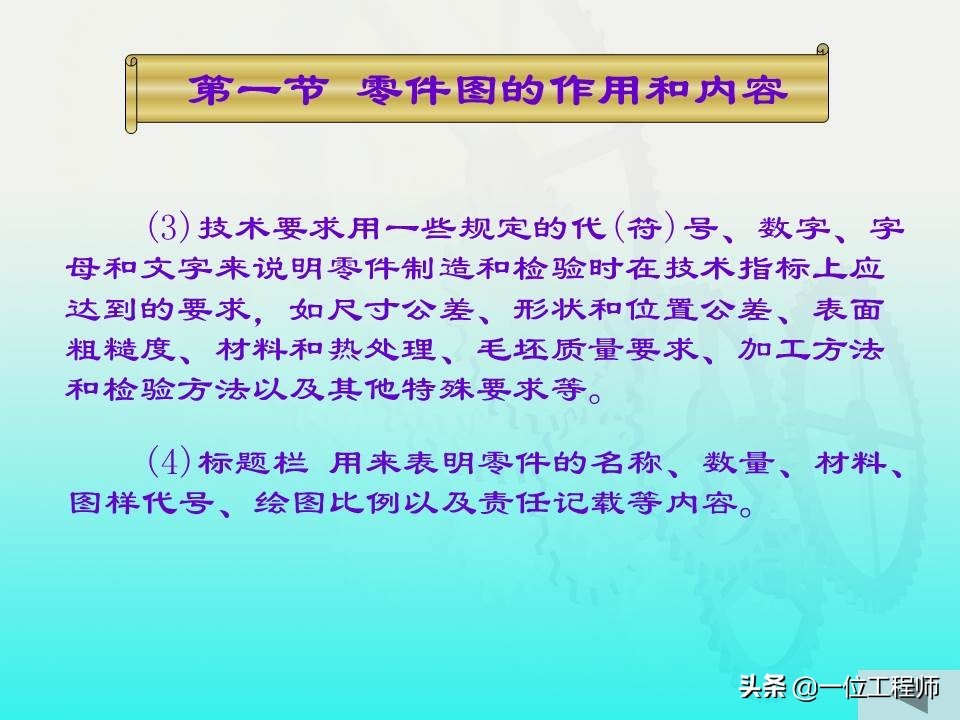

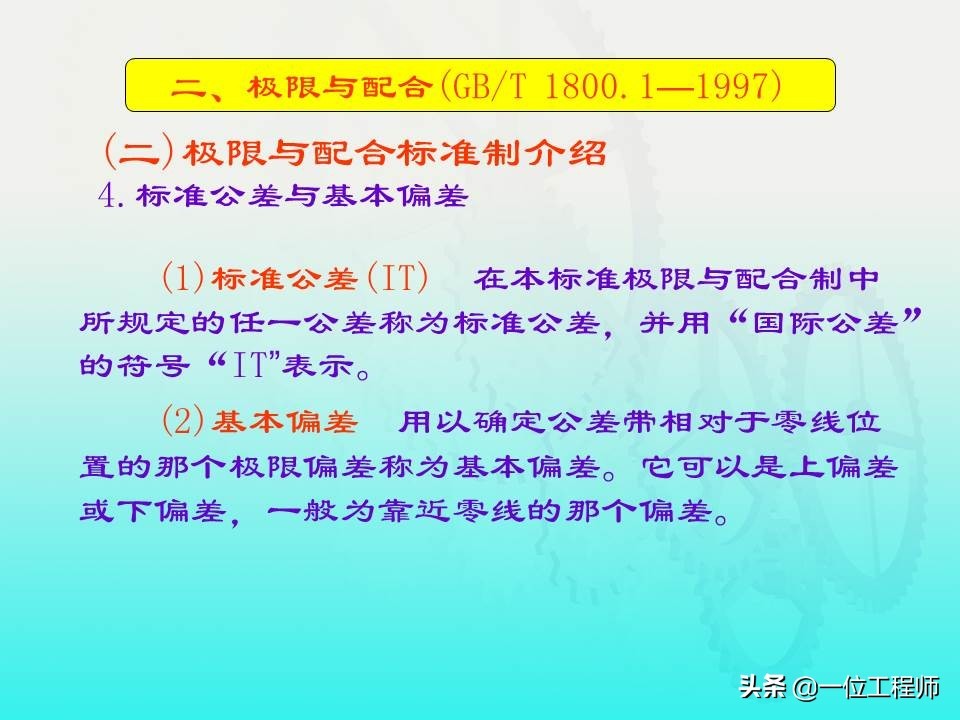

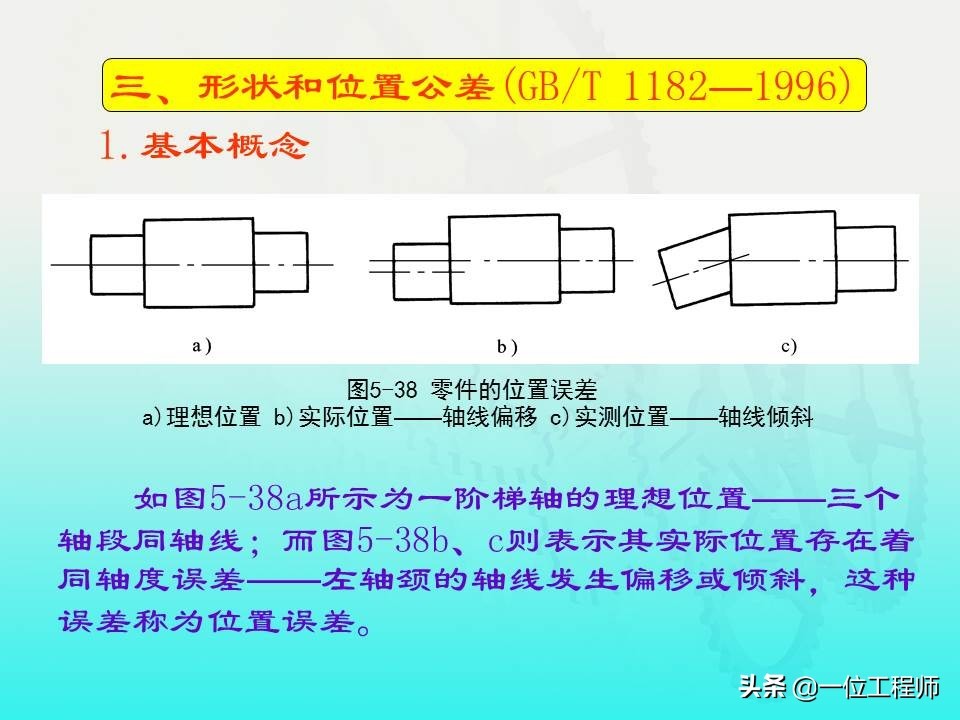

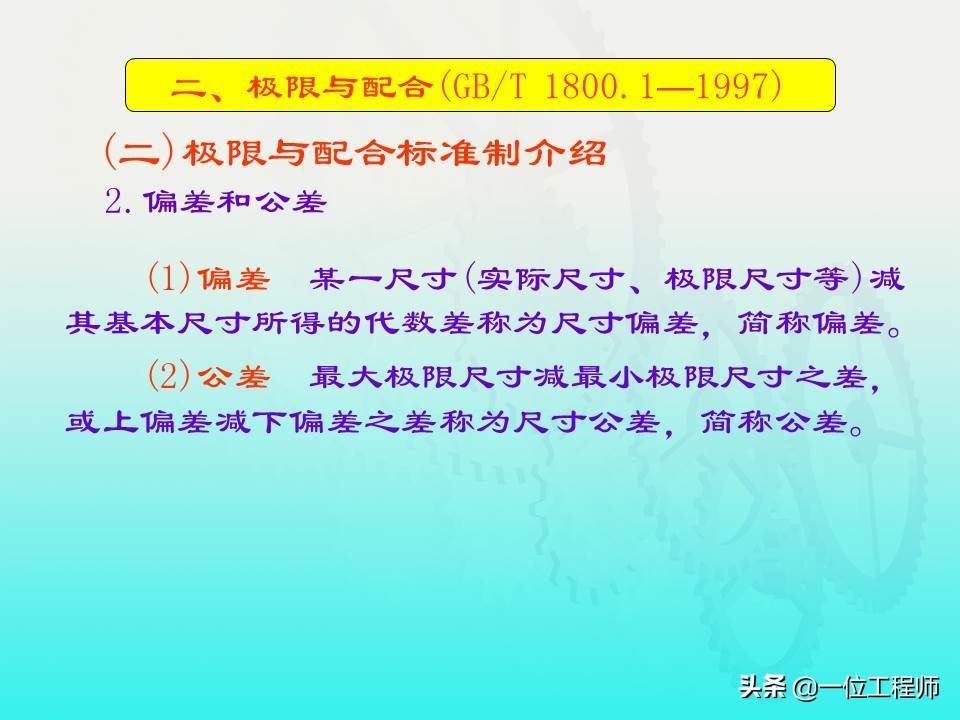

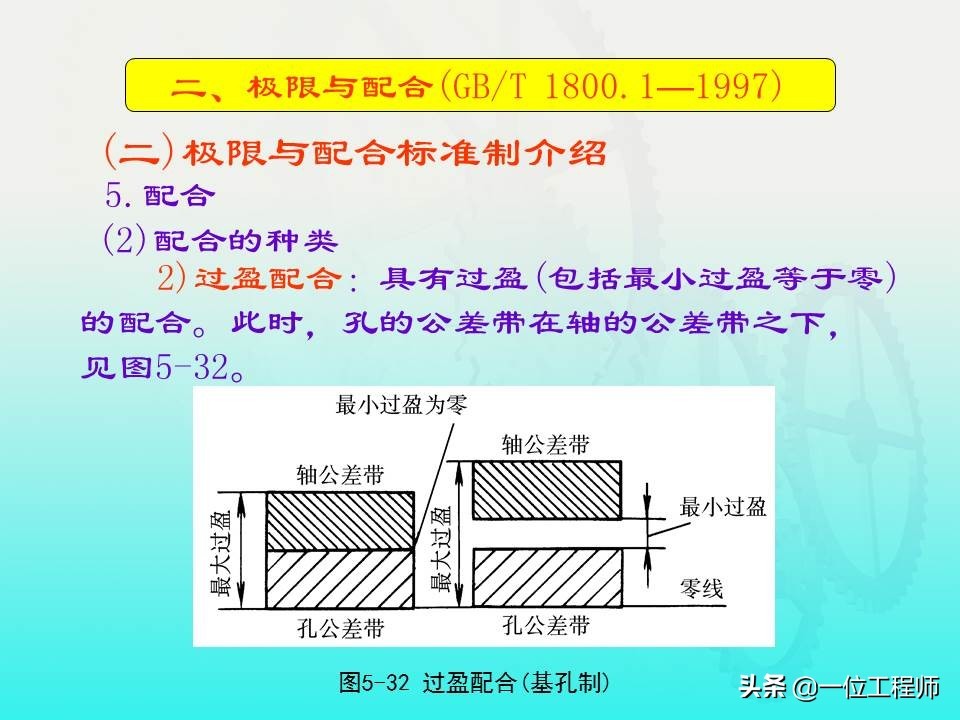

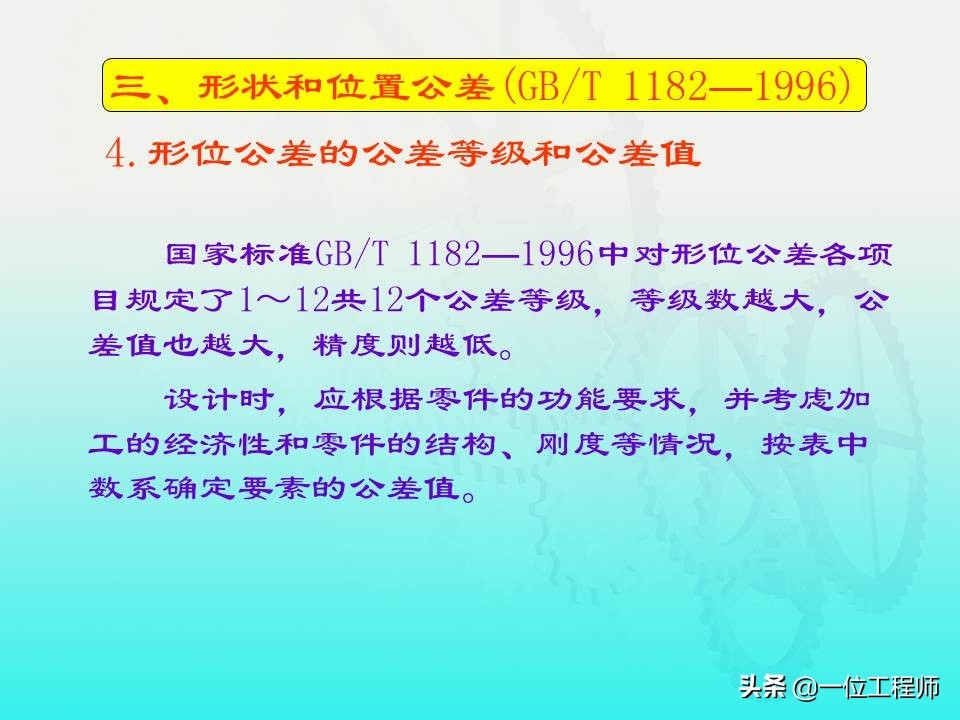

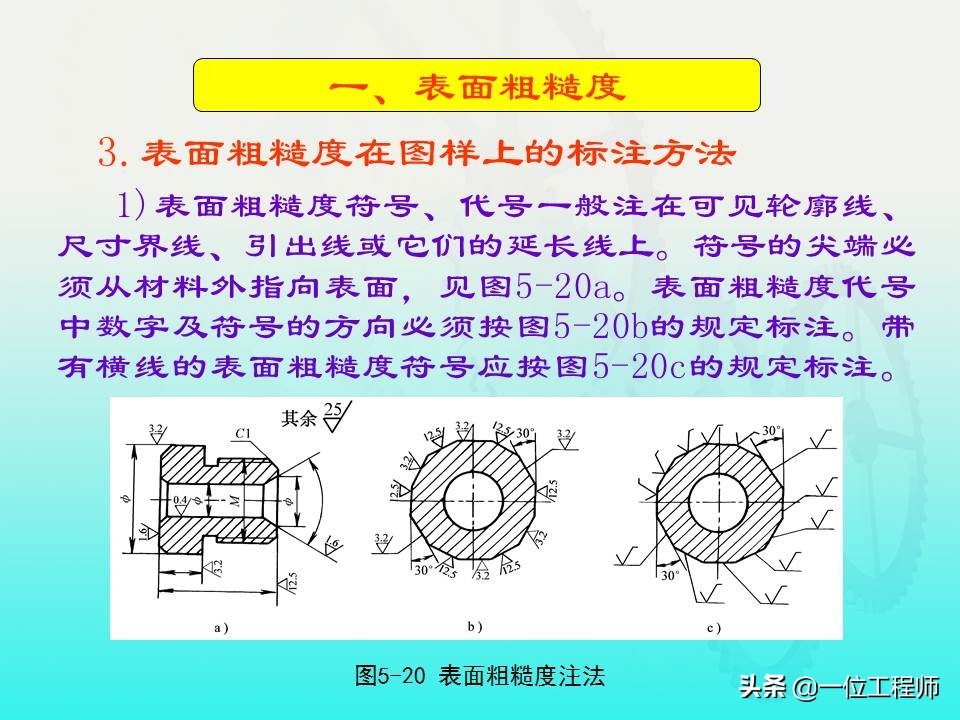

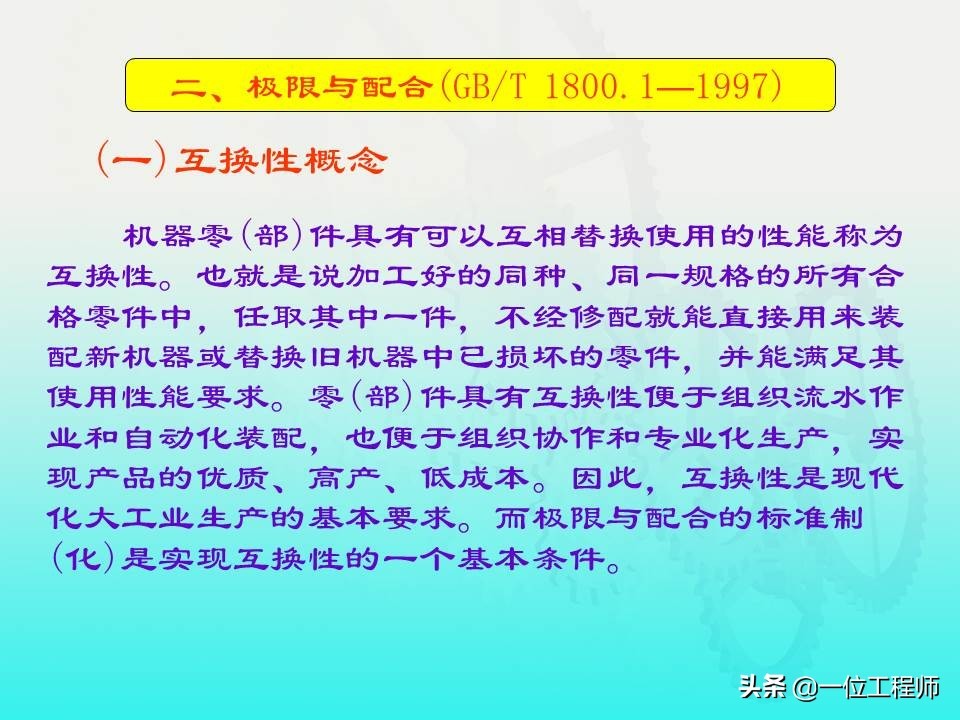

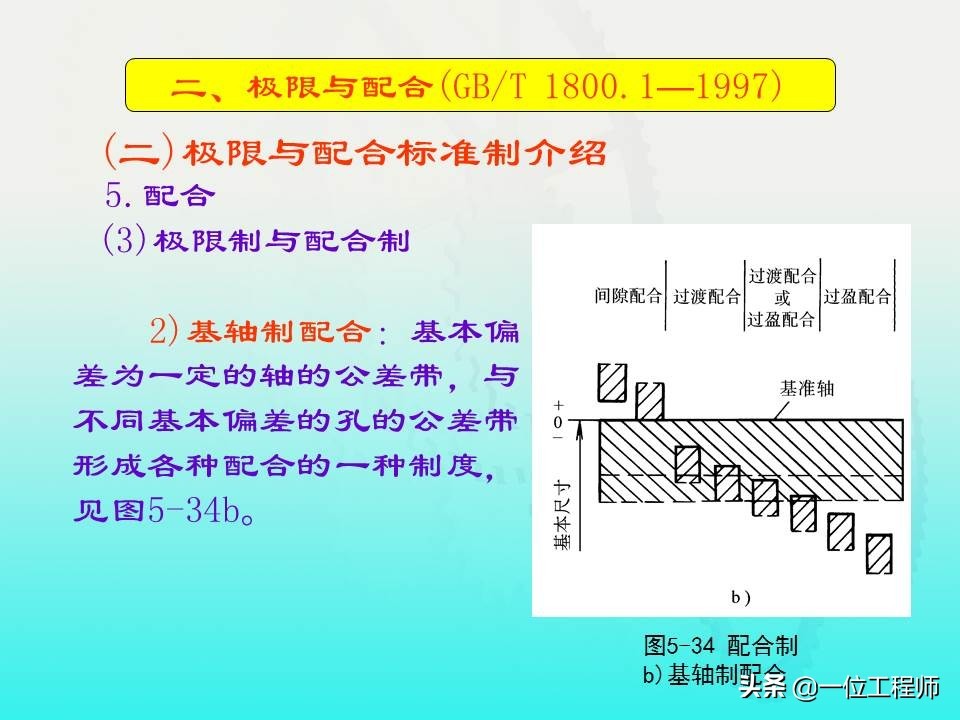

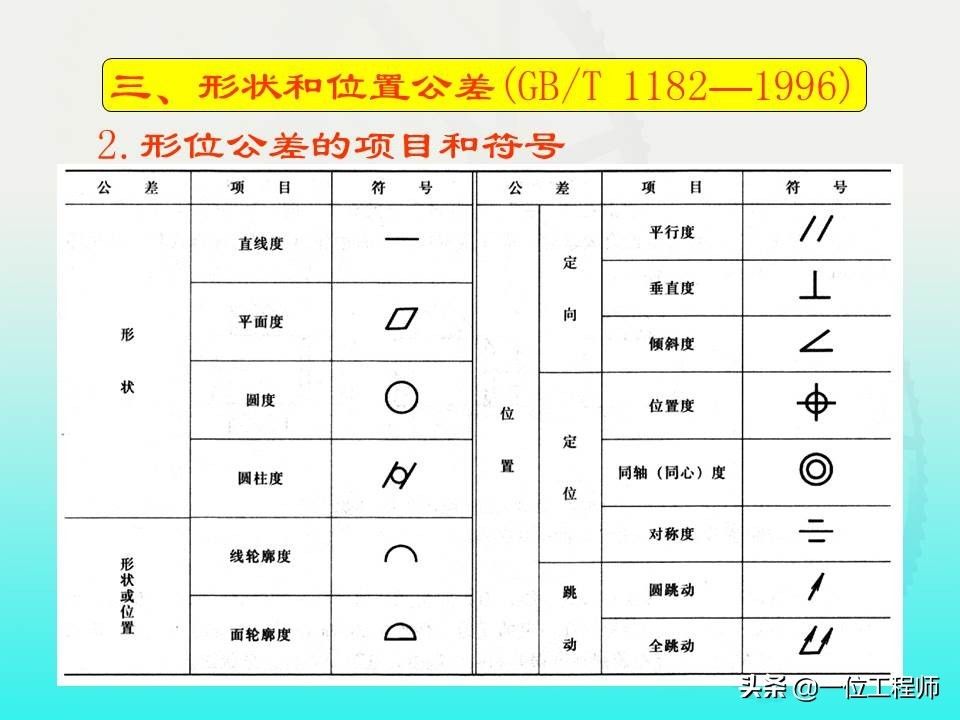

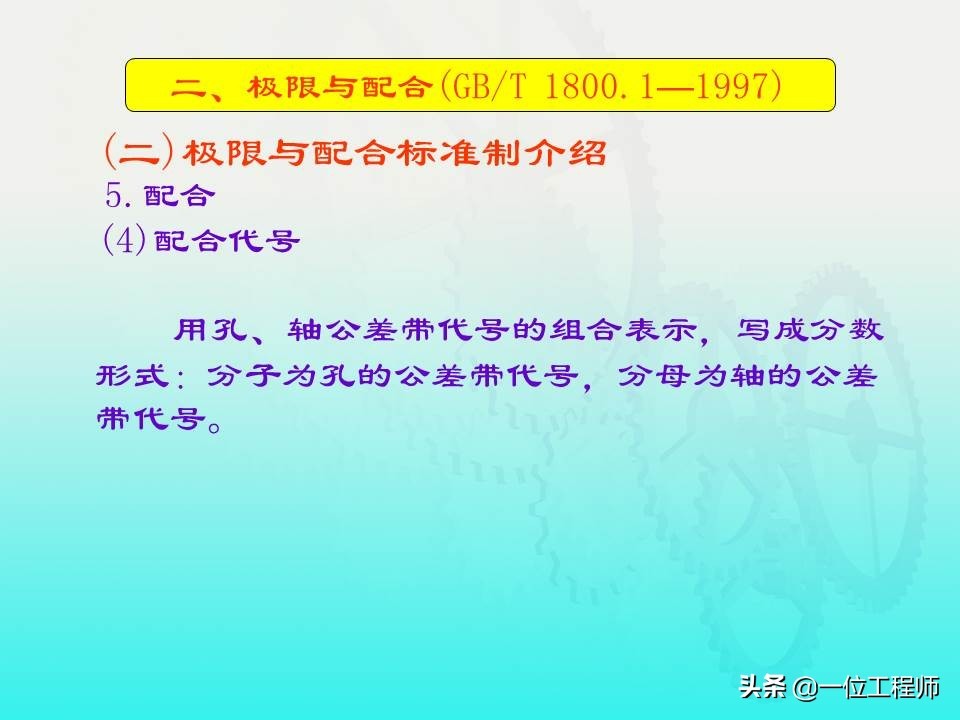

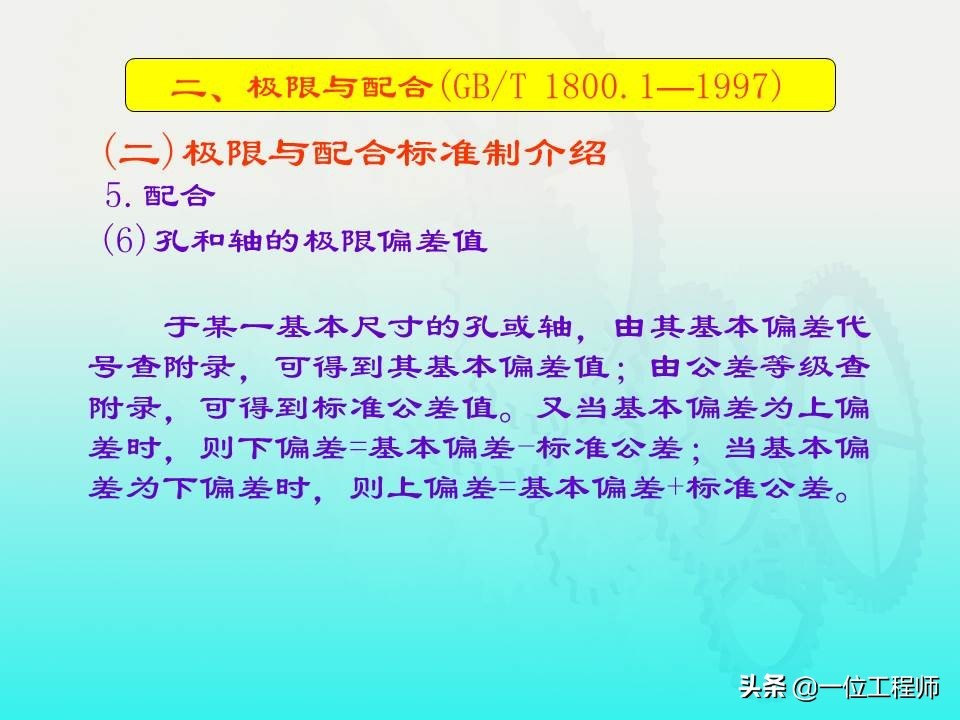

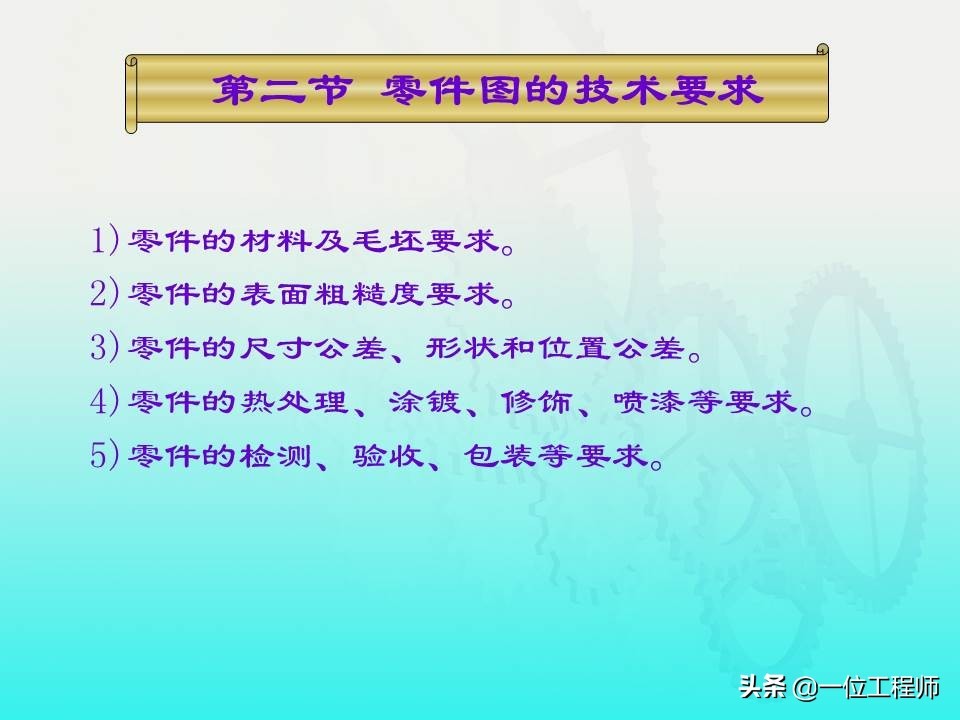

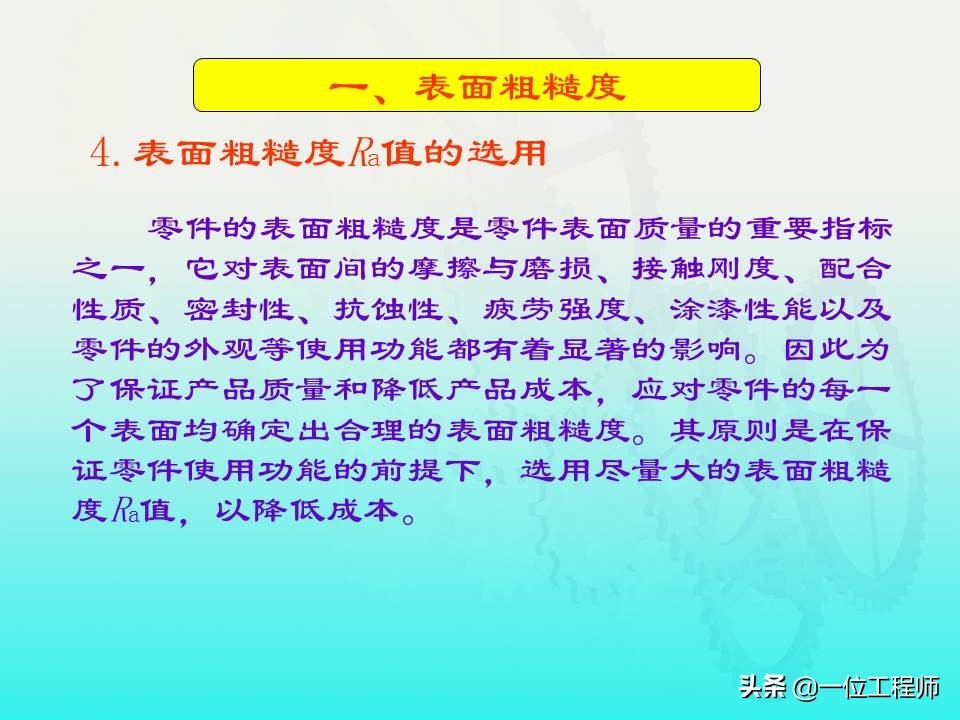

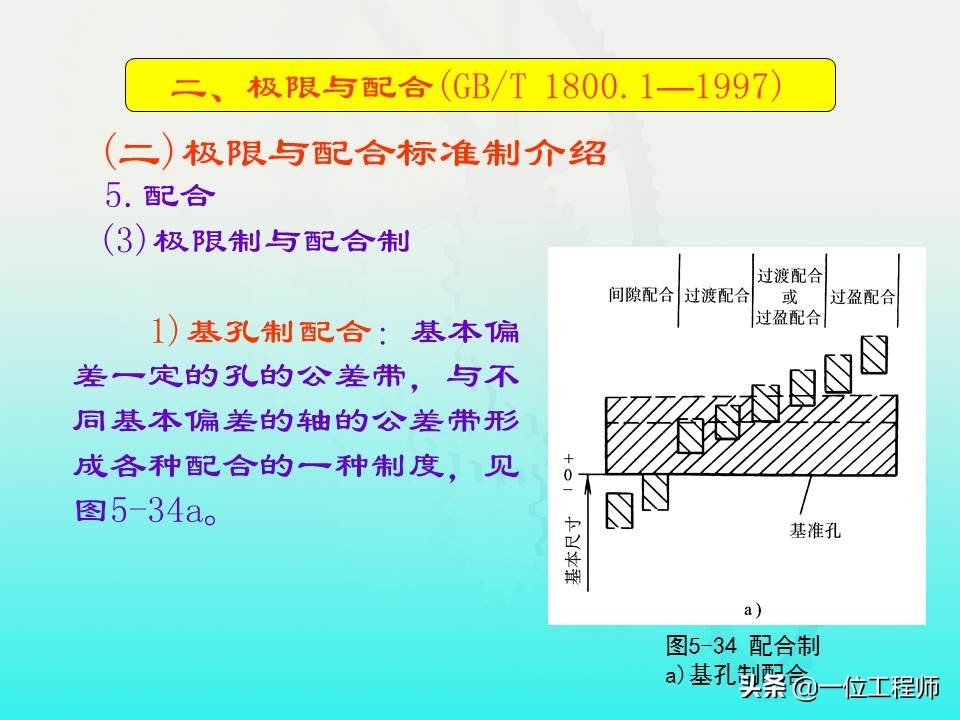

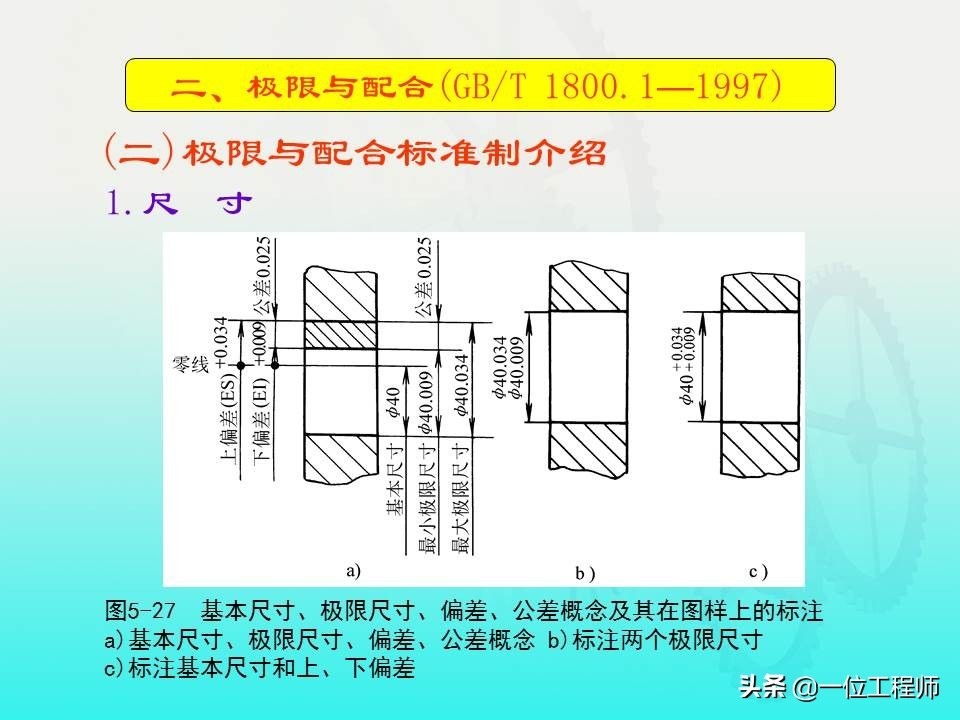

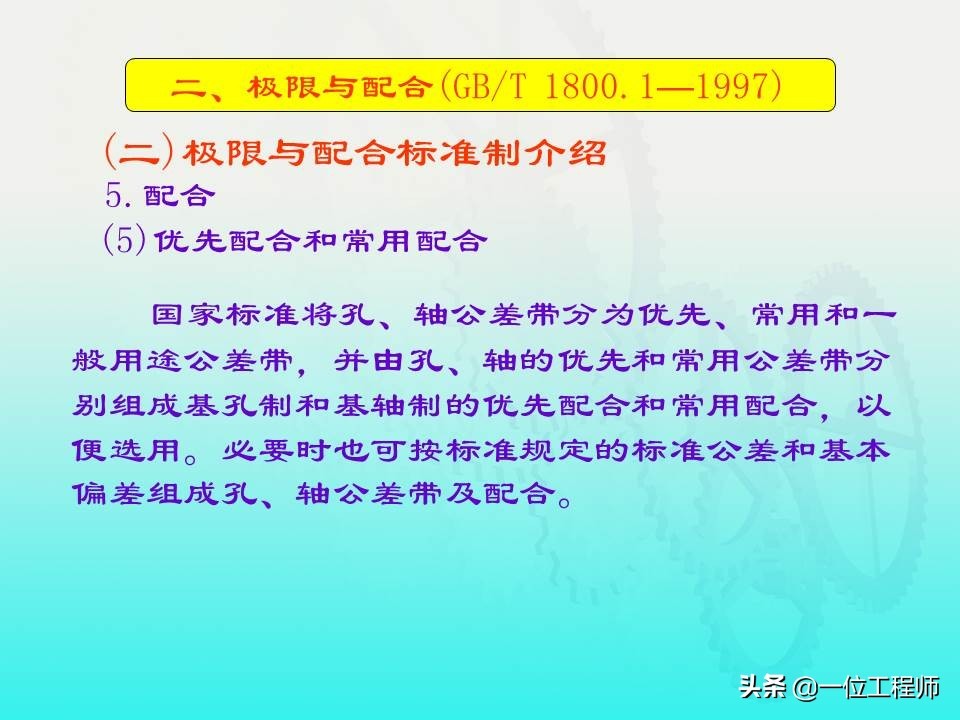

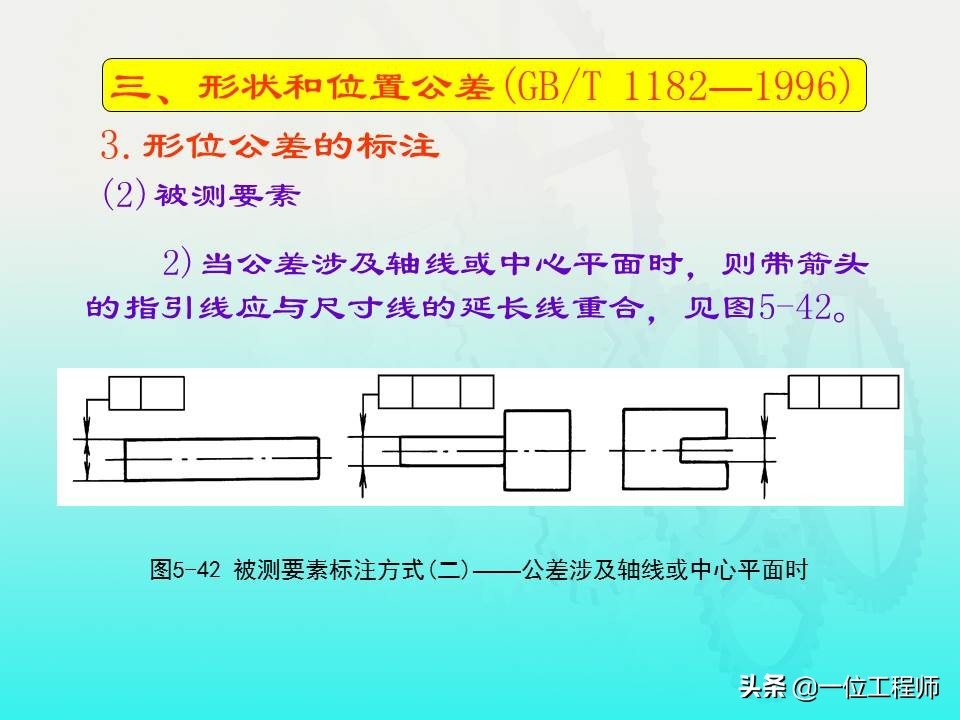

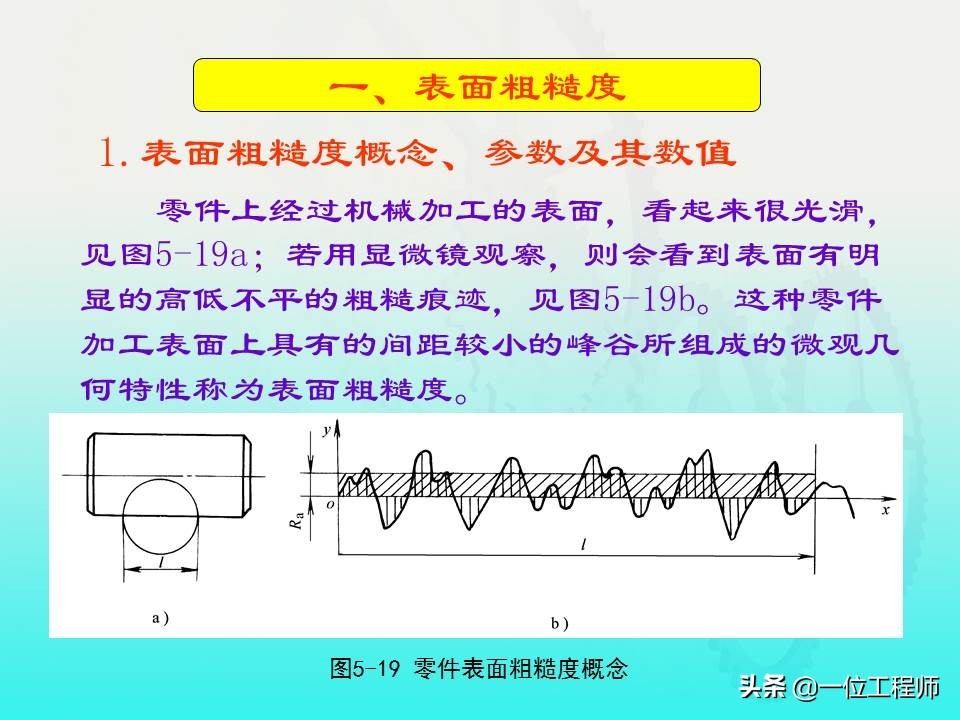

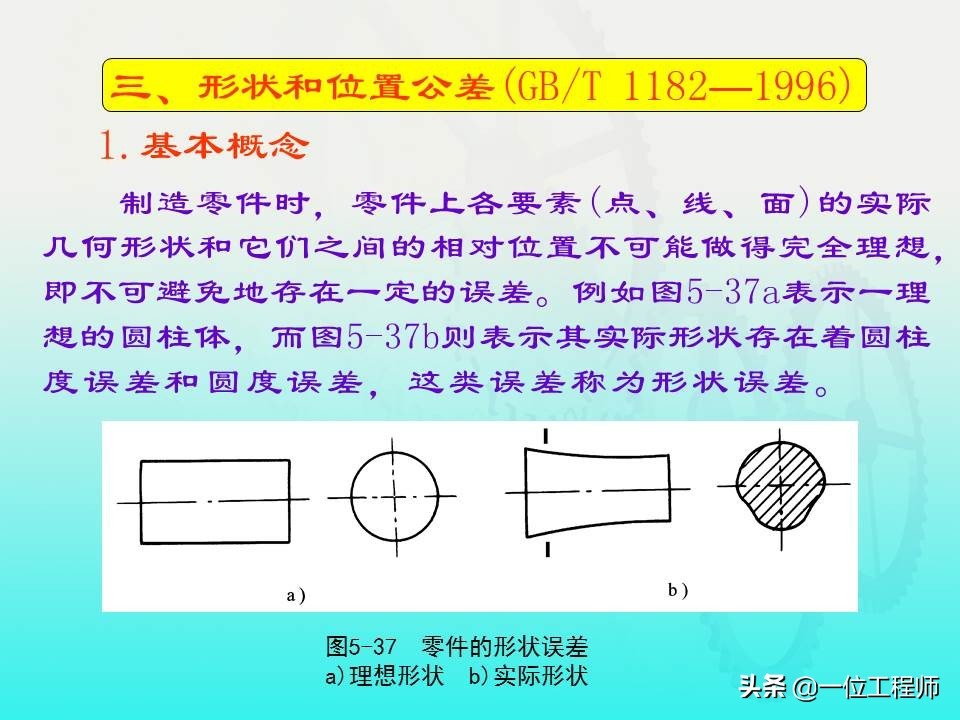

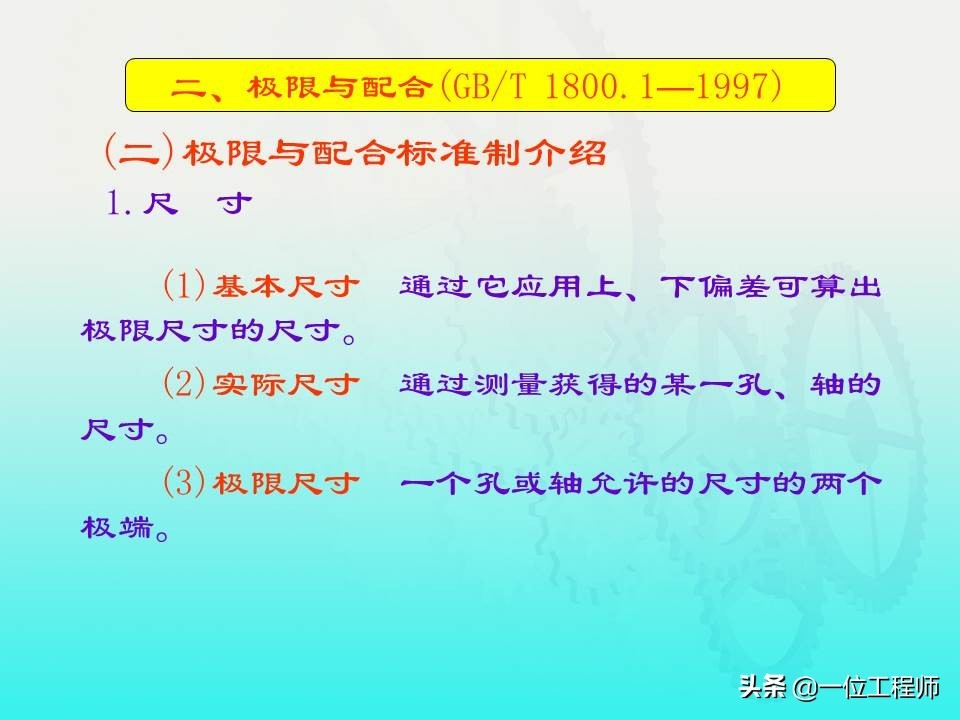

3、技术要求用一些规定的代(符)号、数字、字母和文字来说明零件制造和检验时在技术指标上应达到的要求，如尺寸公差、形状和位置公差、表面粗糙度、材料和热处理、毛坯质量要求、加工方法和检验方法以及其他特殊要求等。

4、标题栏 用来表明零件的名称、数量、材料、图样代号、绘图比例以及责任记载等内容。

零件图的绘制步骤：

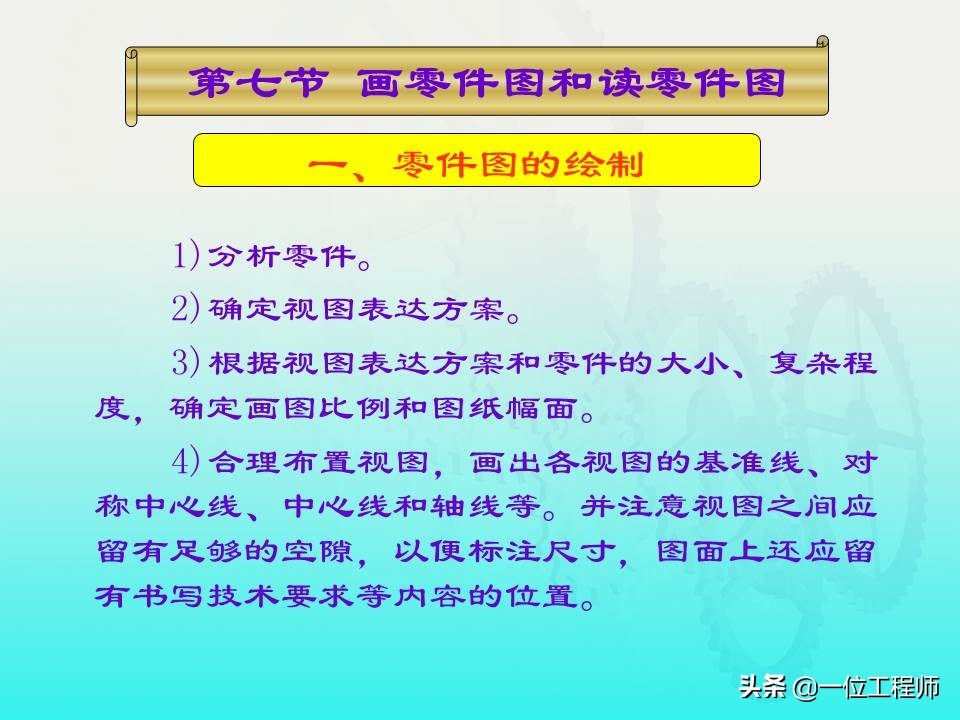

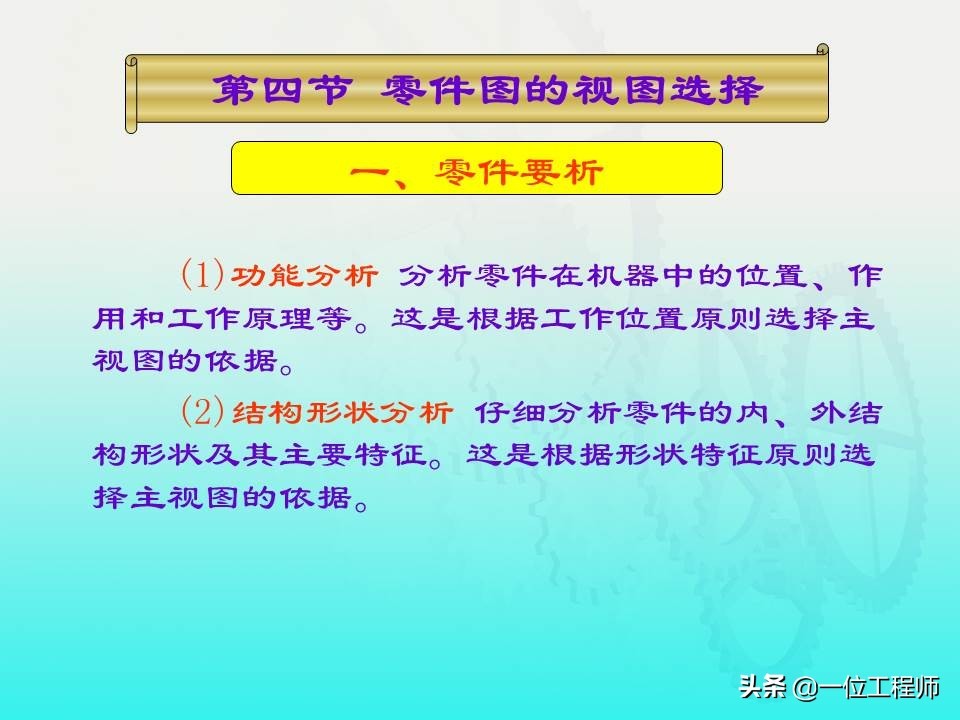

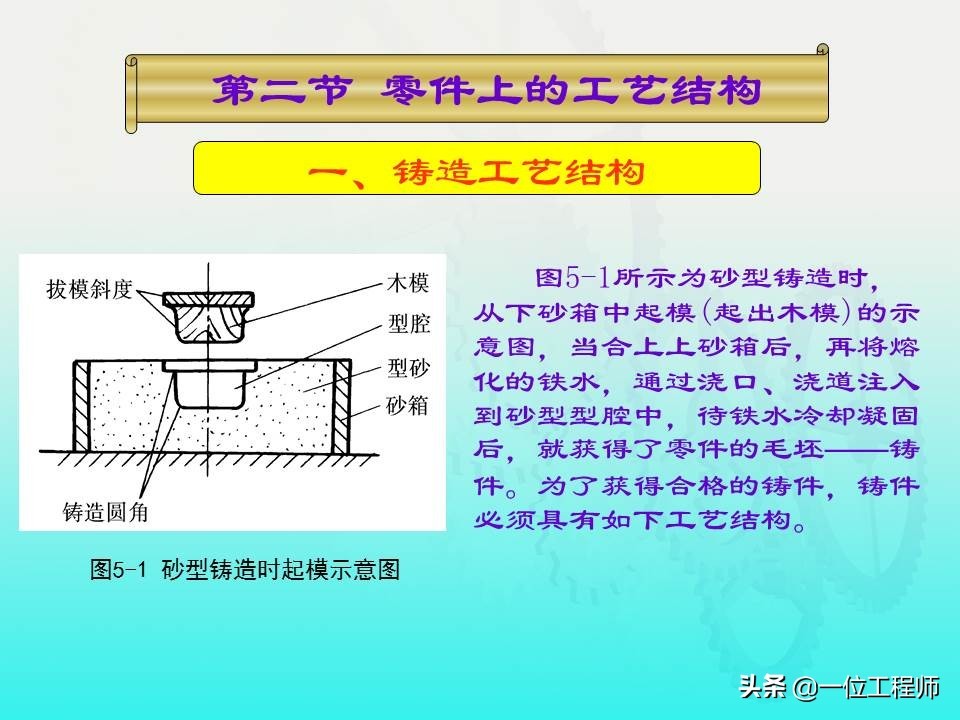

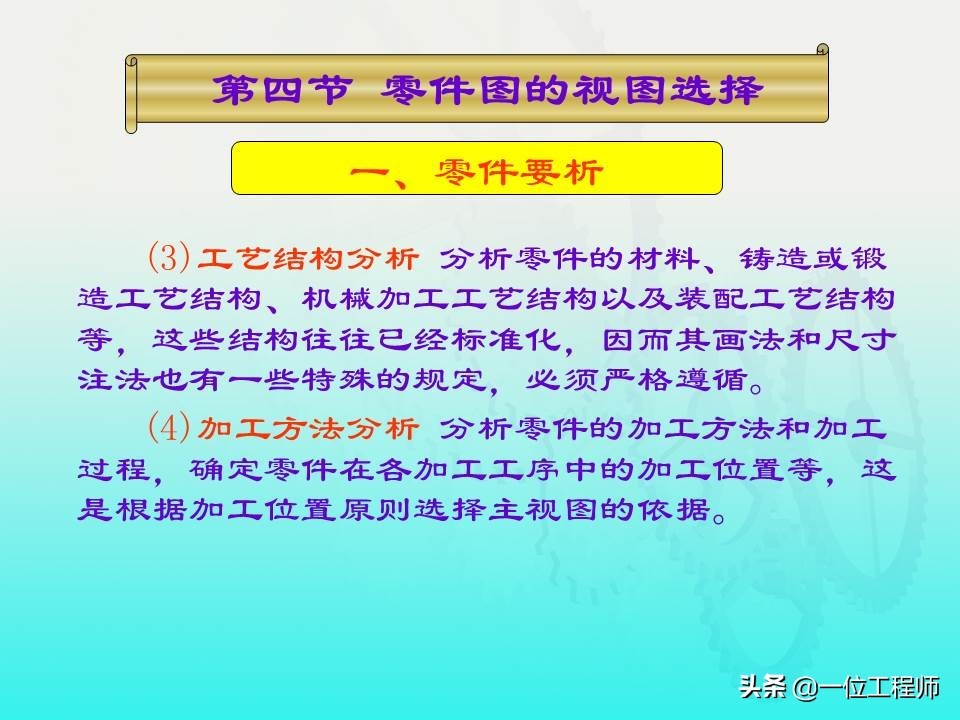

1)分析零件。

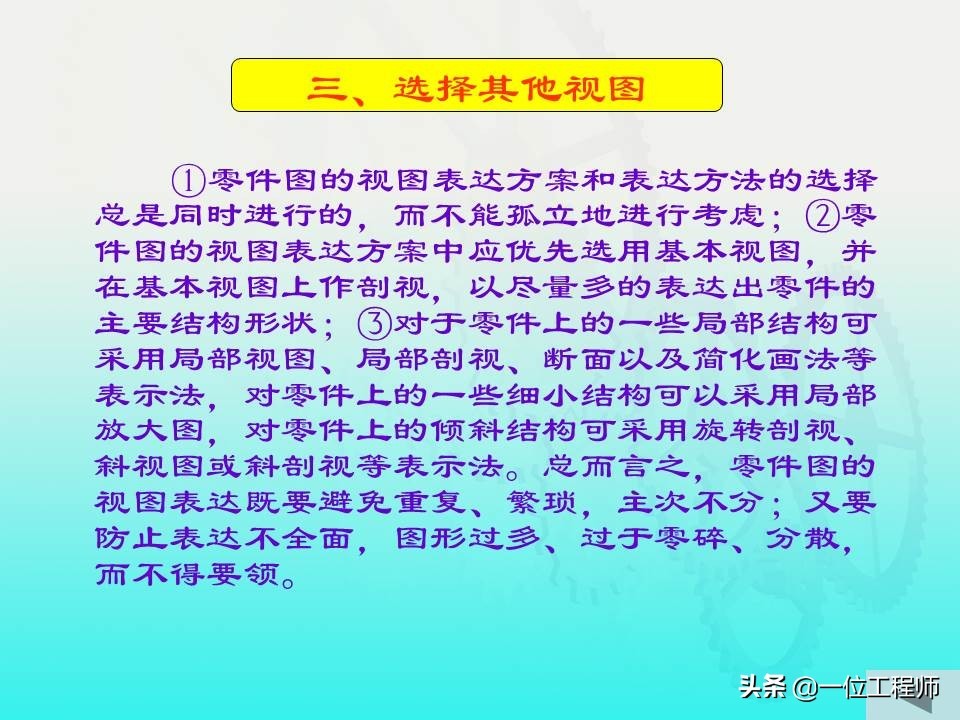

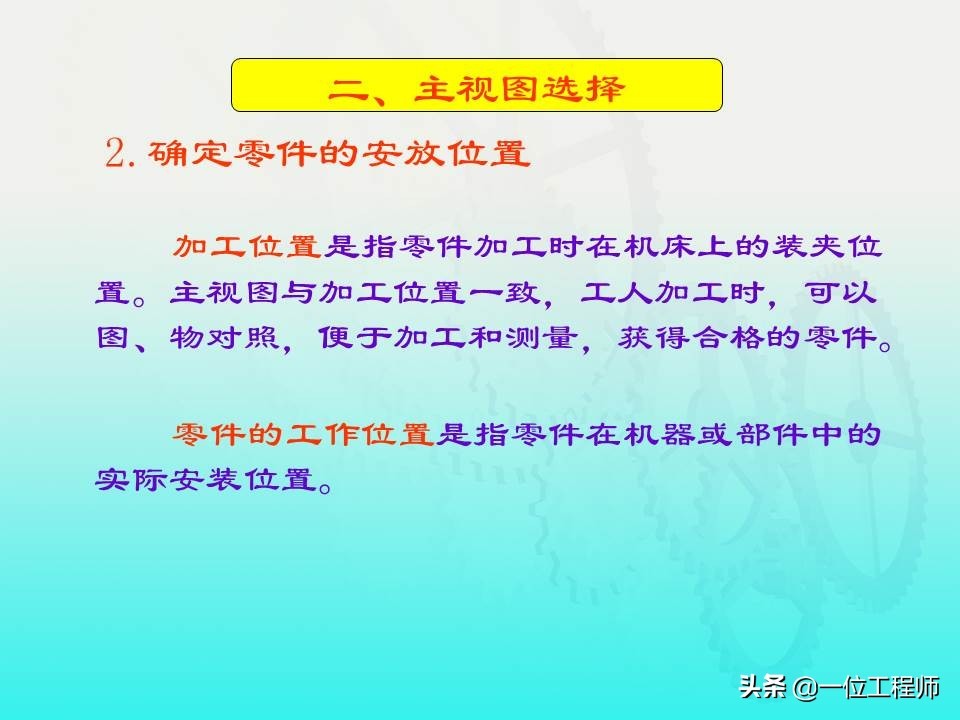

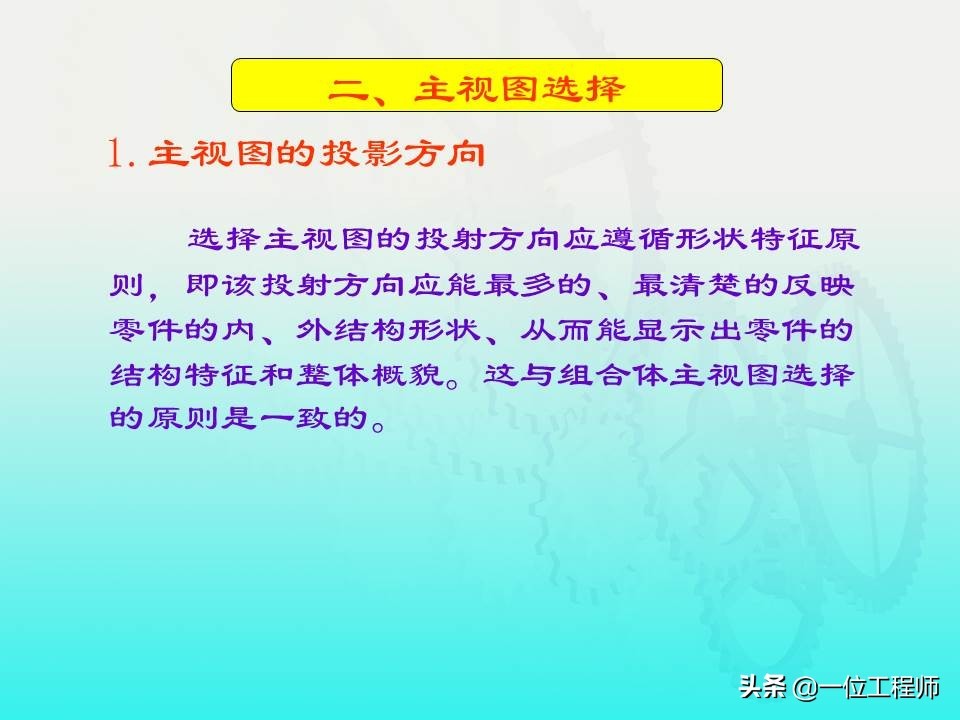

2)确定视图表达方案。

3)根据视图表达方案和零件的大小、复杂程度，确定画图比例和图纸幅面。

4)合理布置视图，画出各视图的基准线、对称中心线、中心线和轴线等。并注意视图之间应留有足够的空隙，以便标注尺寸，图面上还应留有书写技术要求等内容的位置。

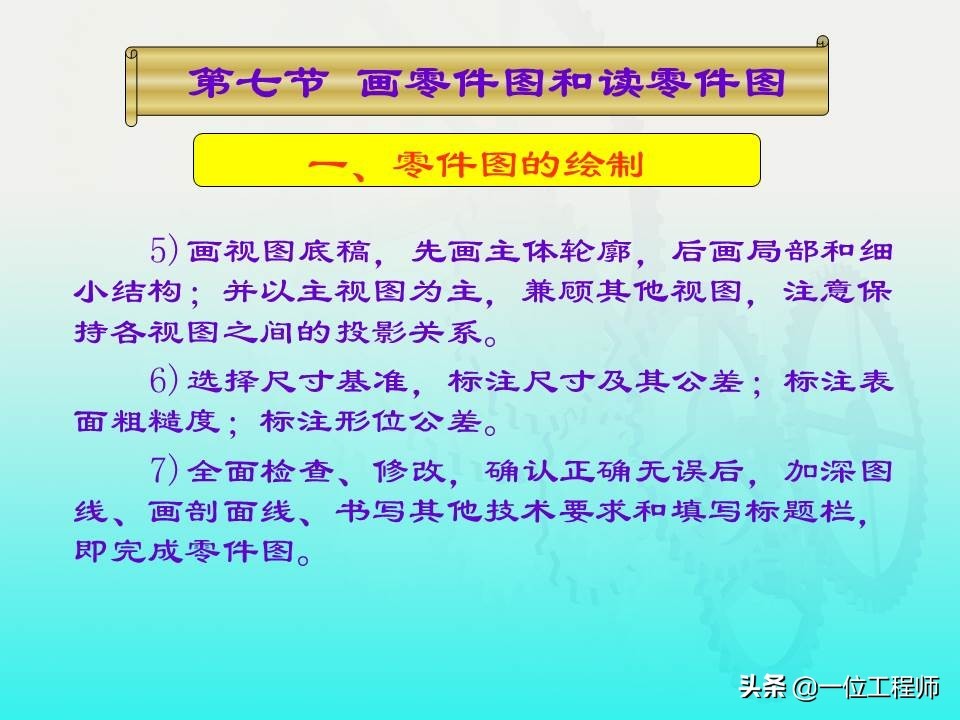

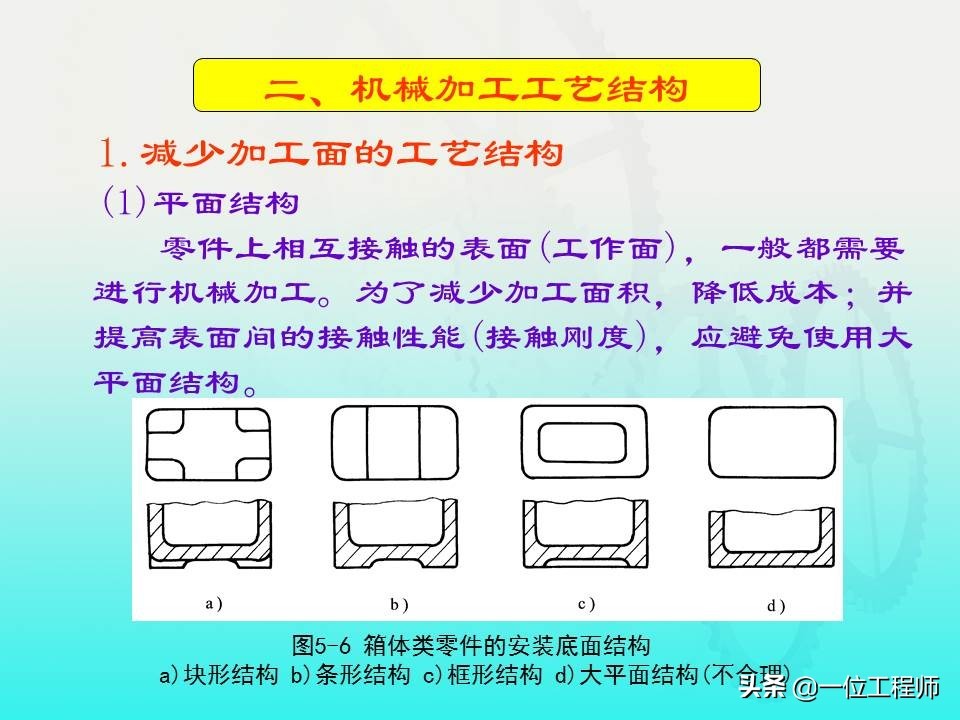

5)画视图底稿，先画主体轮廓，后画局部和细小结构；并以主视图为主，兼顾其他视图，注意保持各视图之间的投影关系。

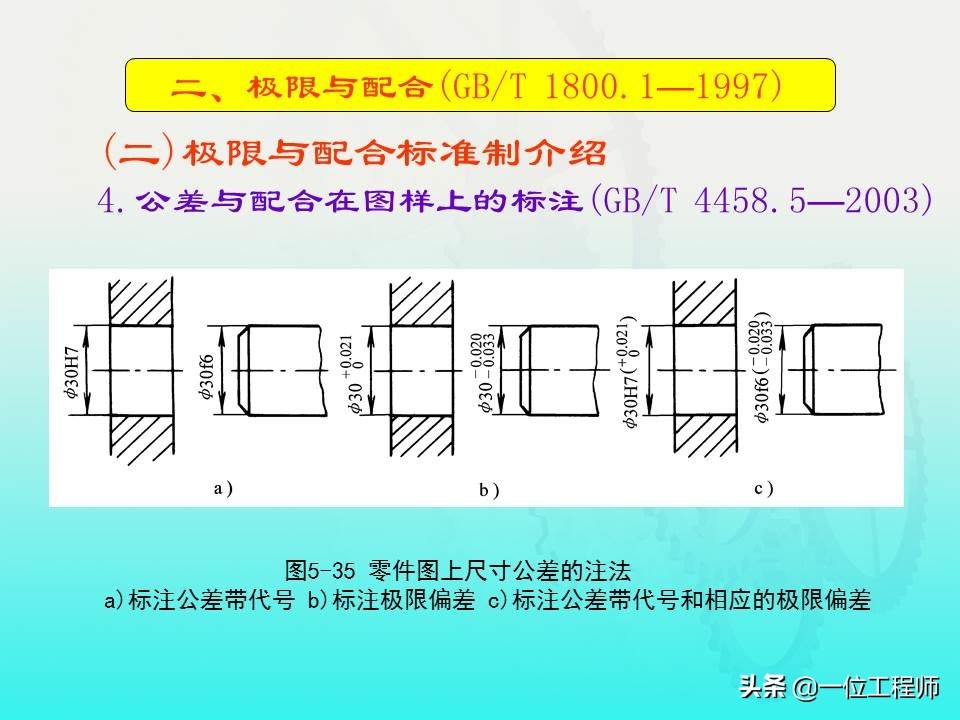

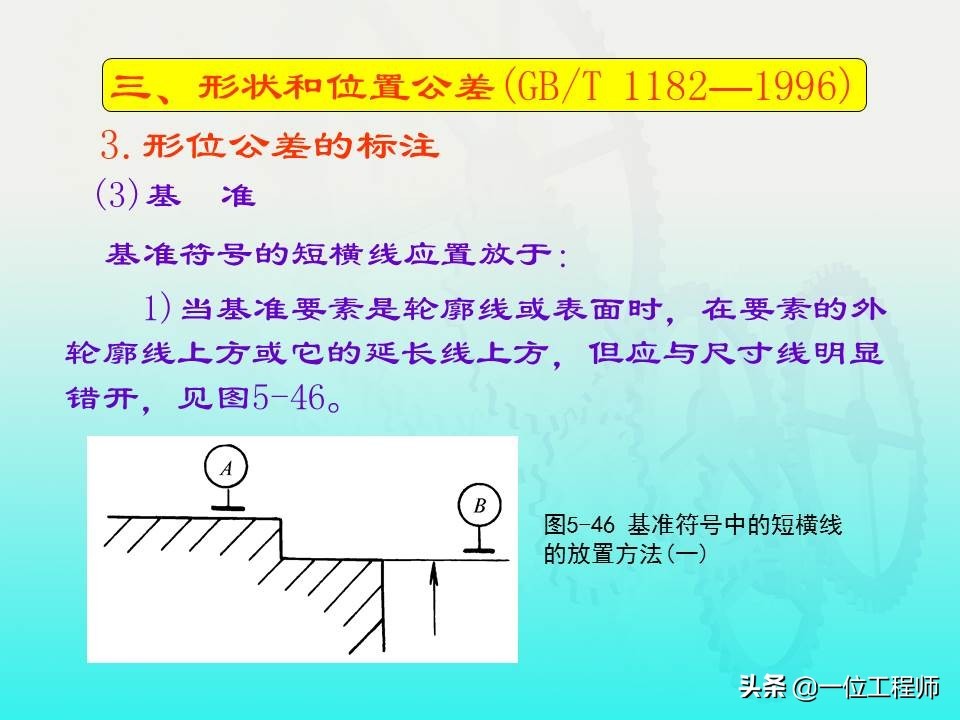

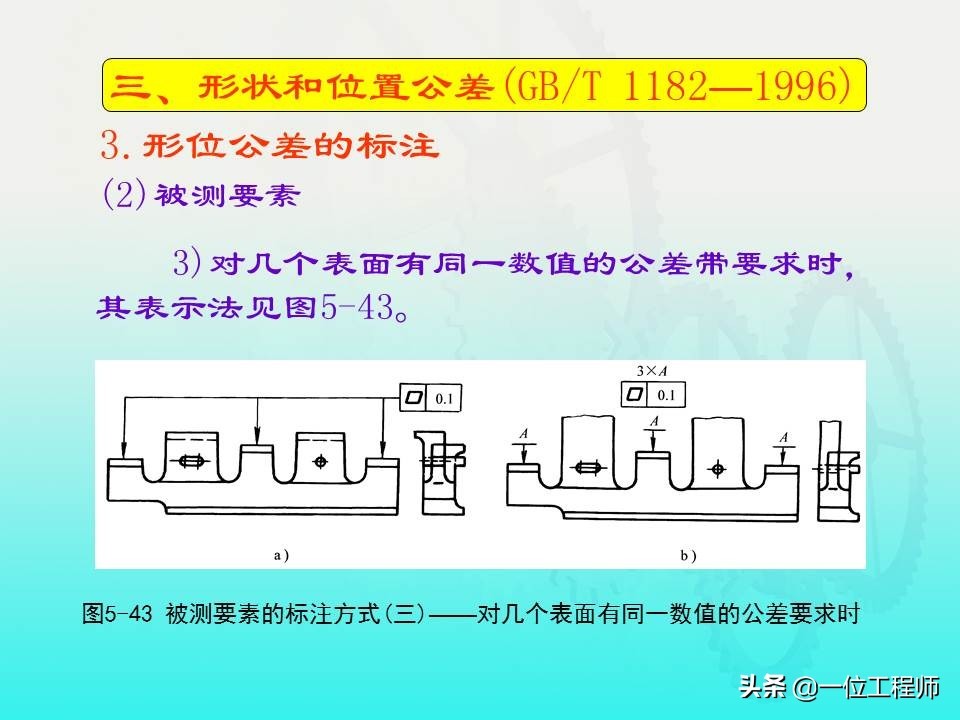

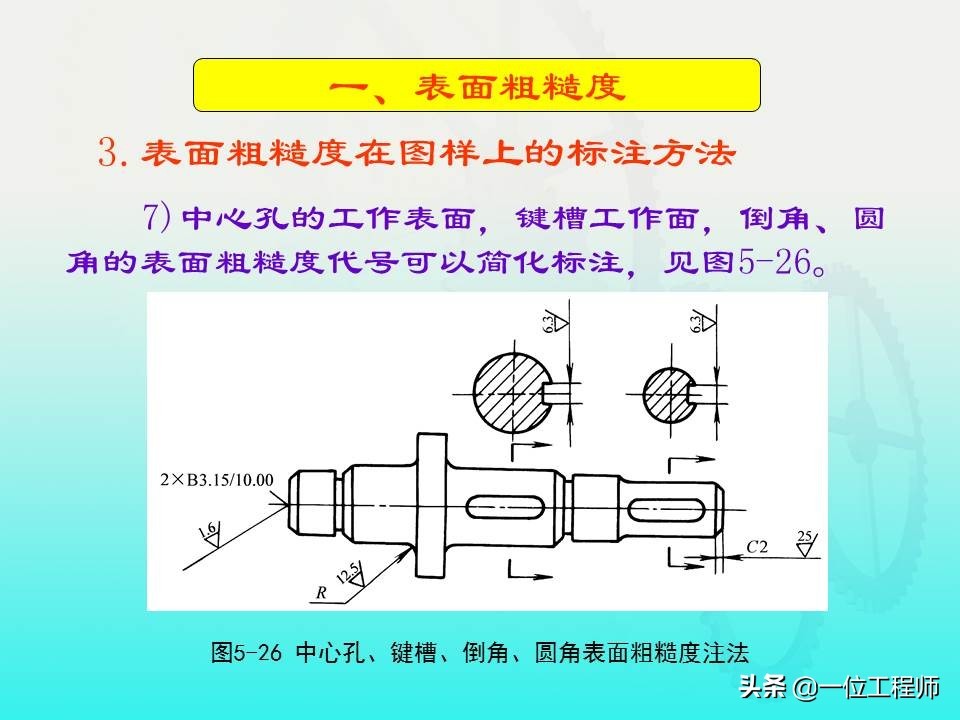

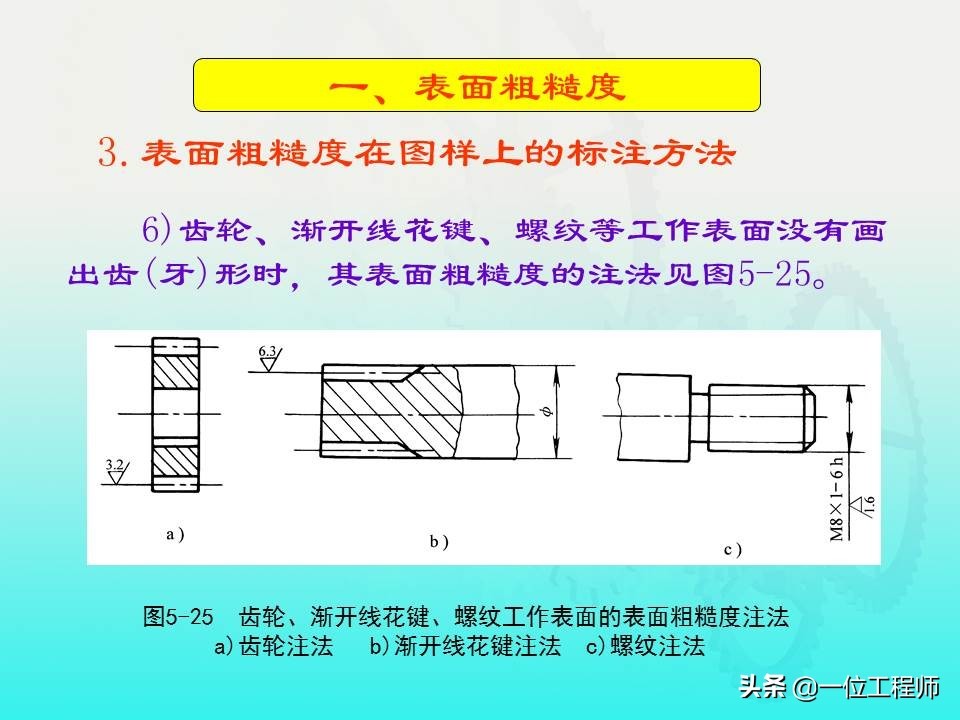

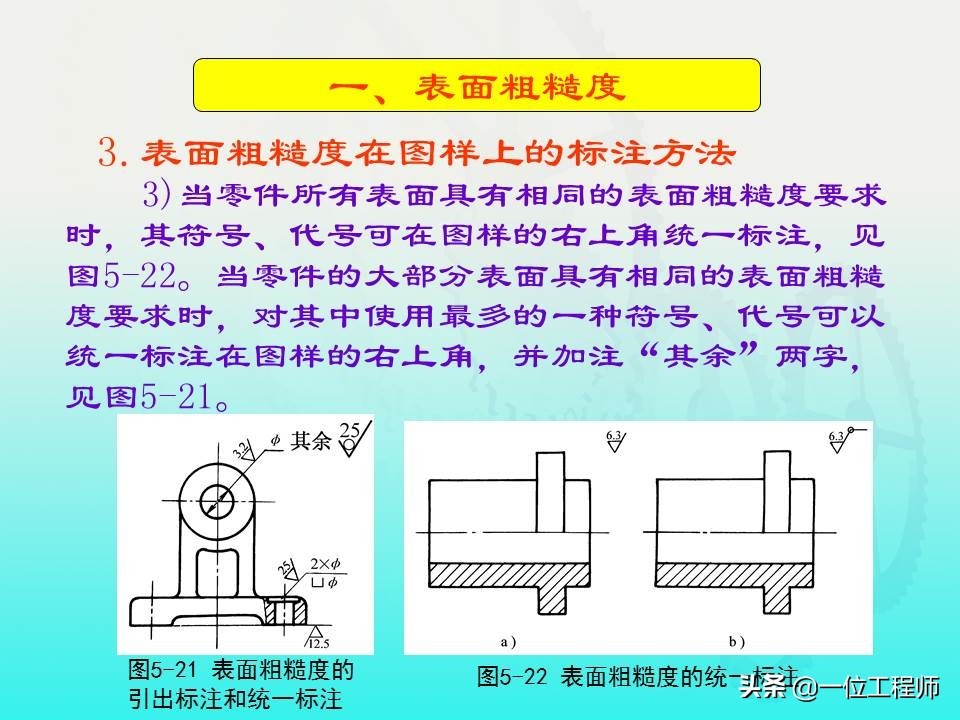

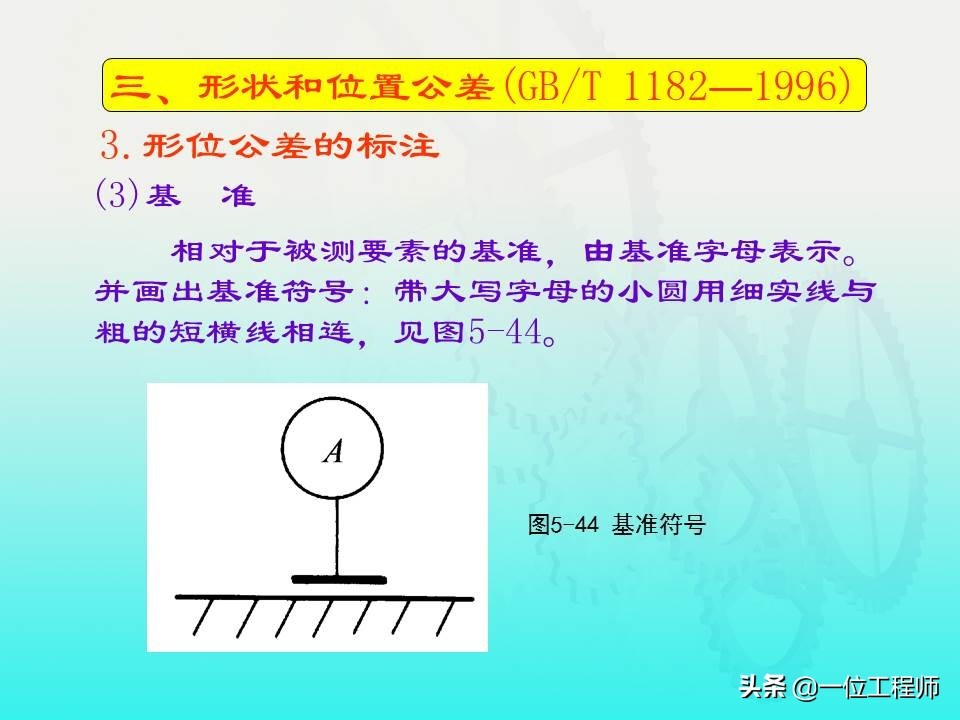

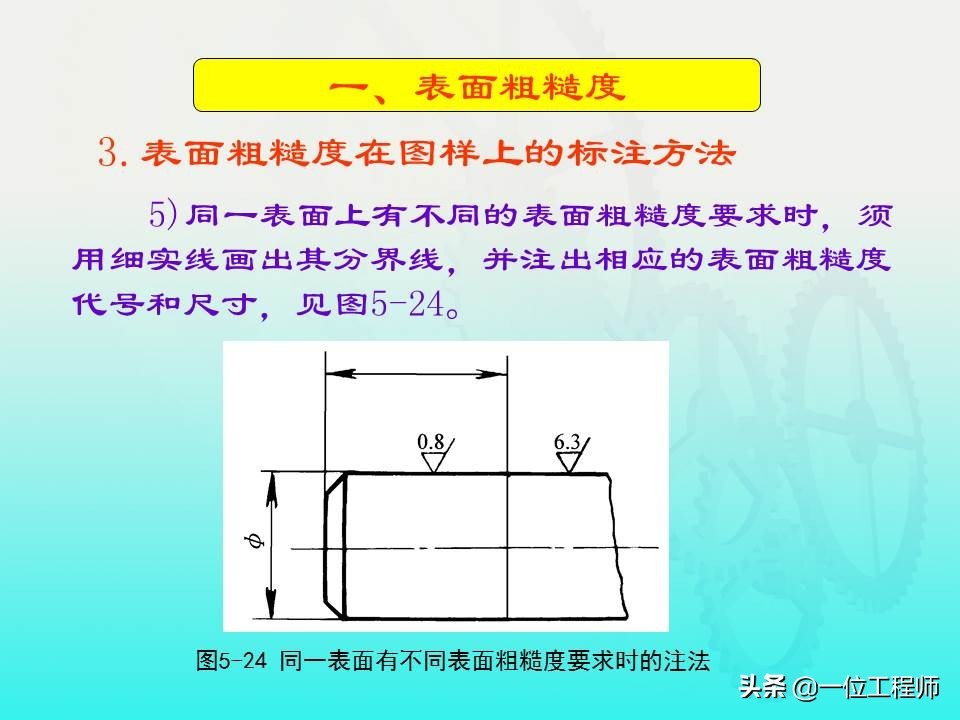

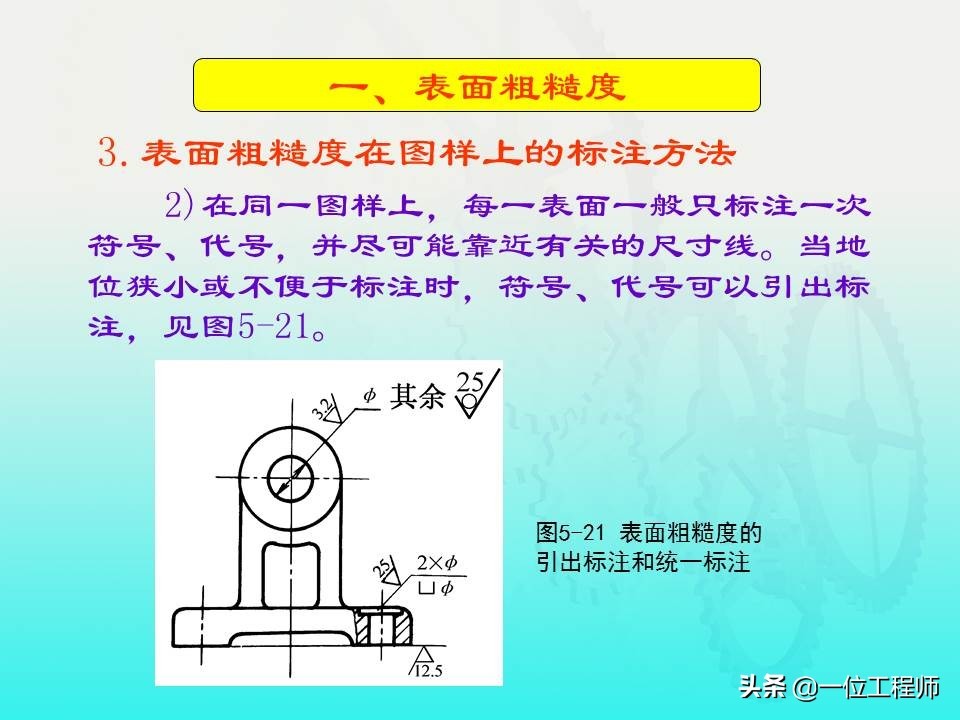

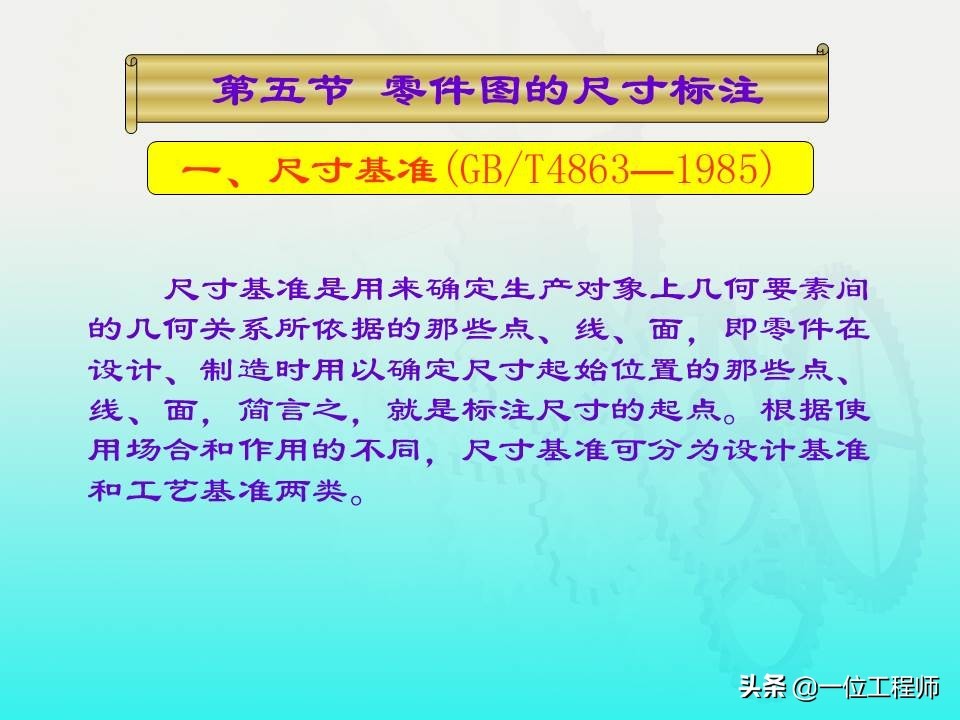

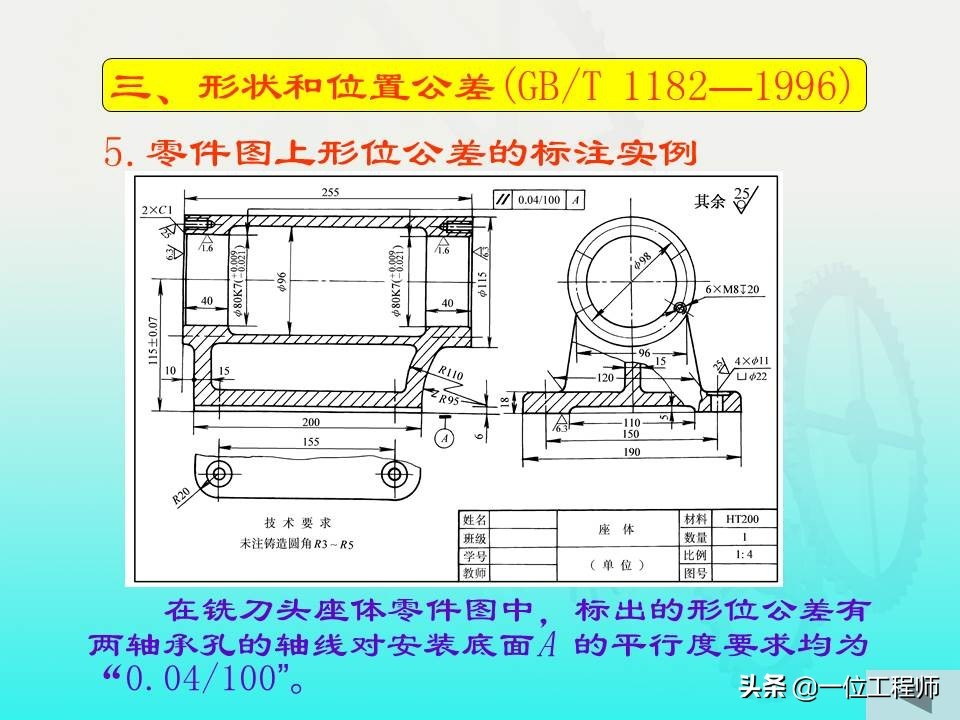

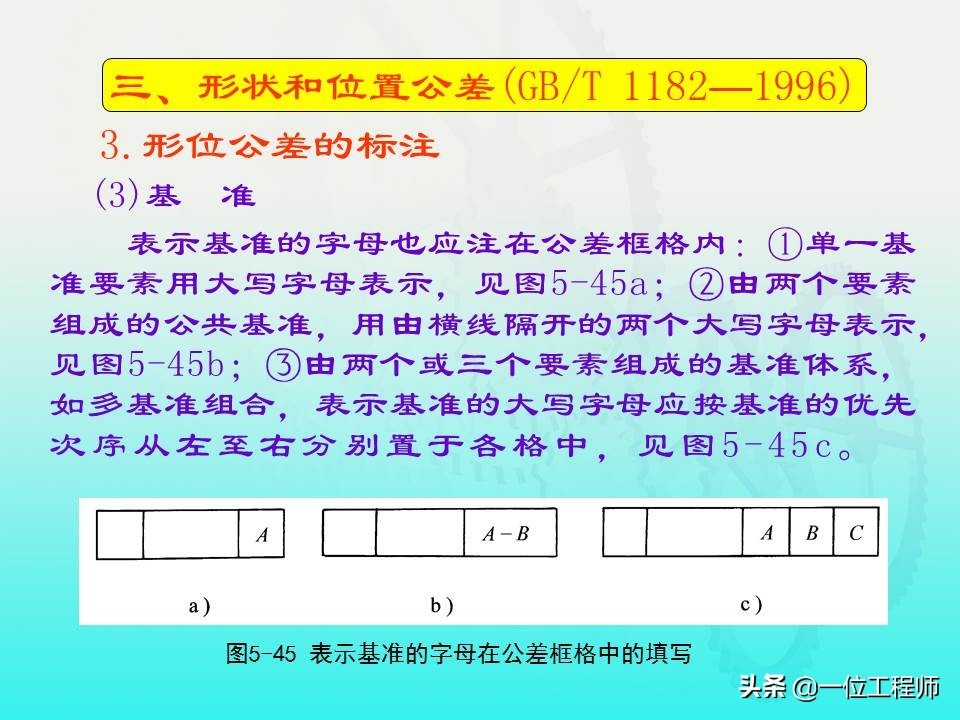

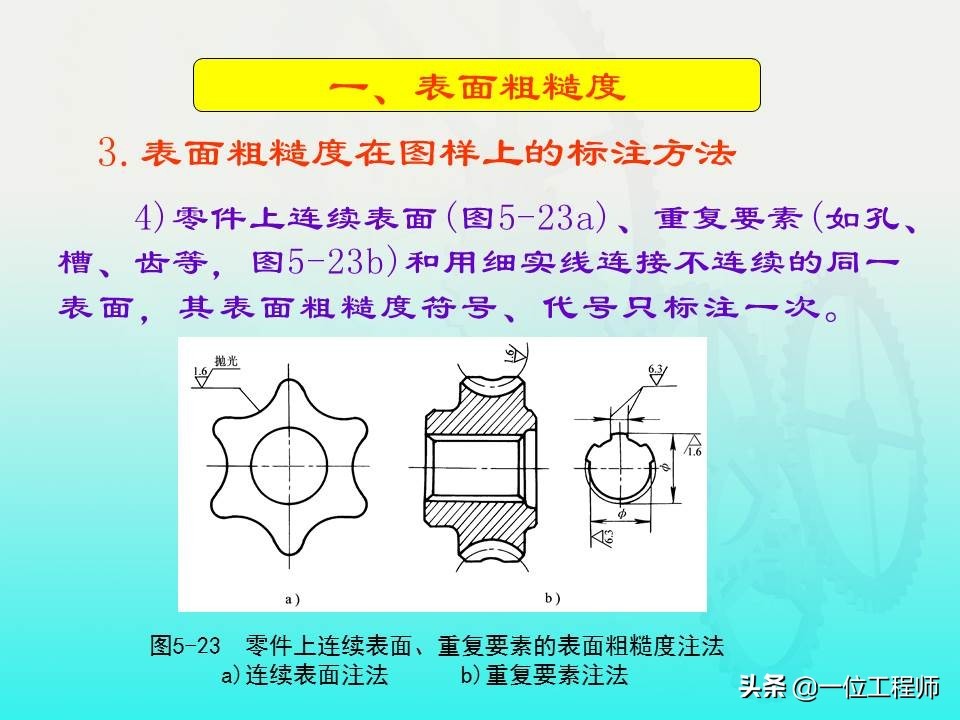

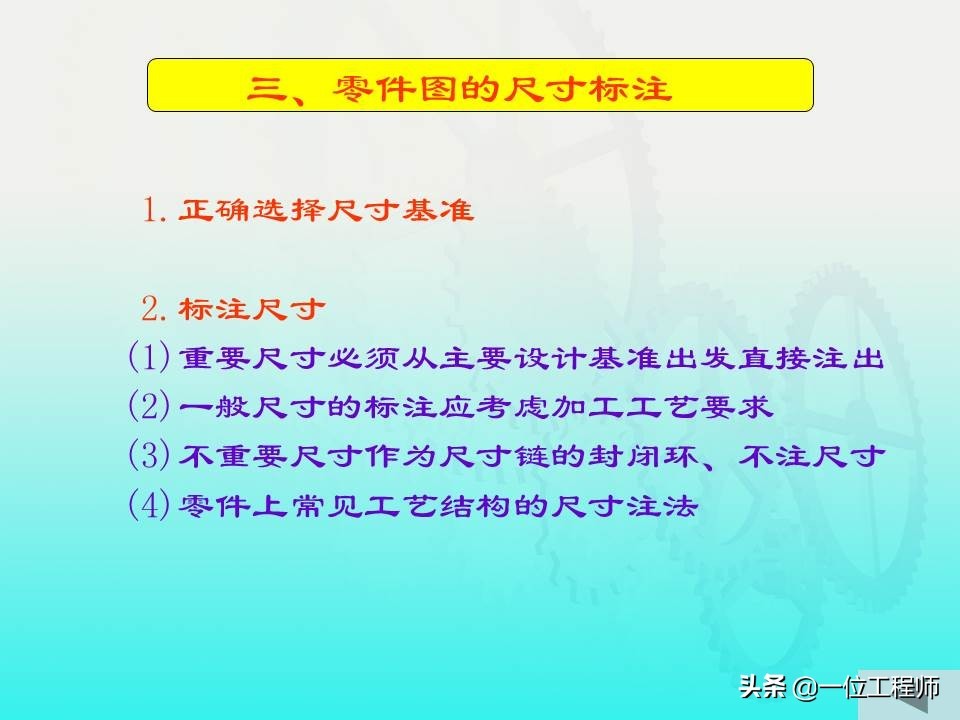

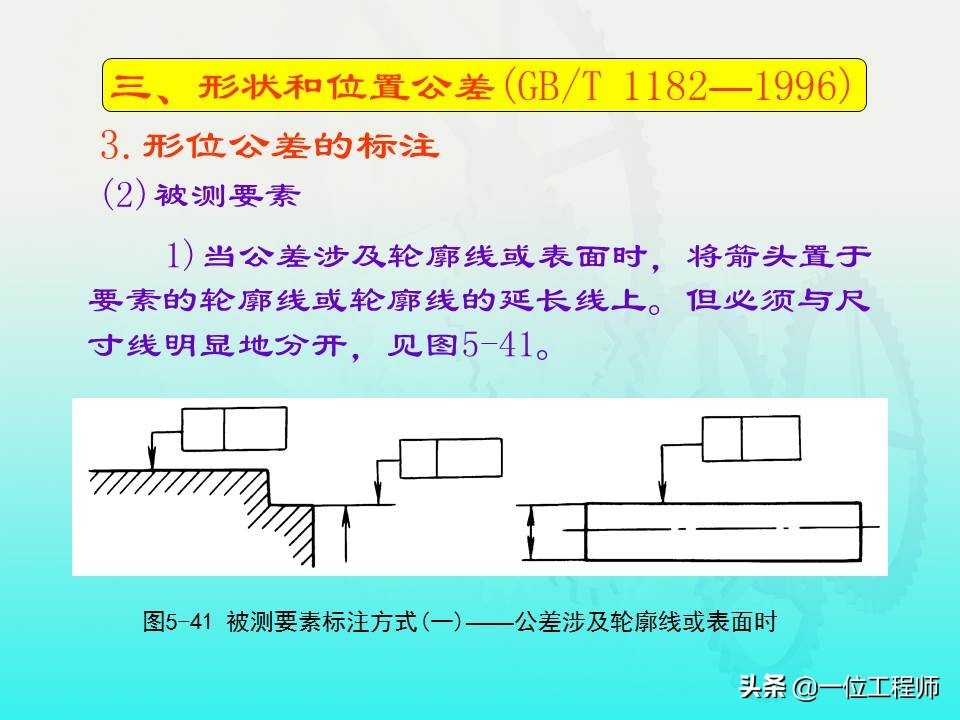

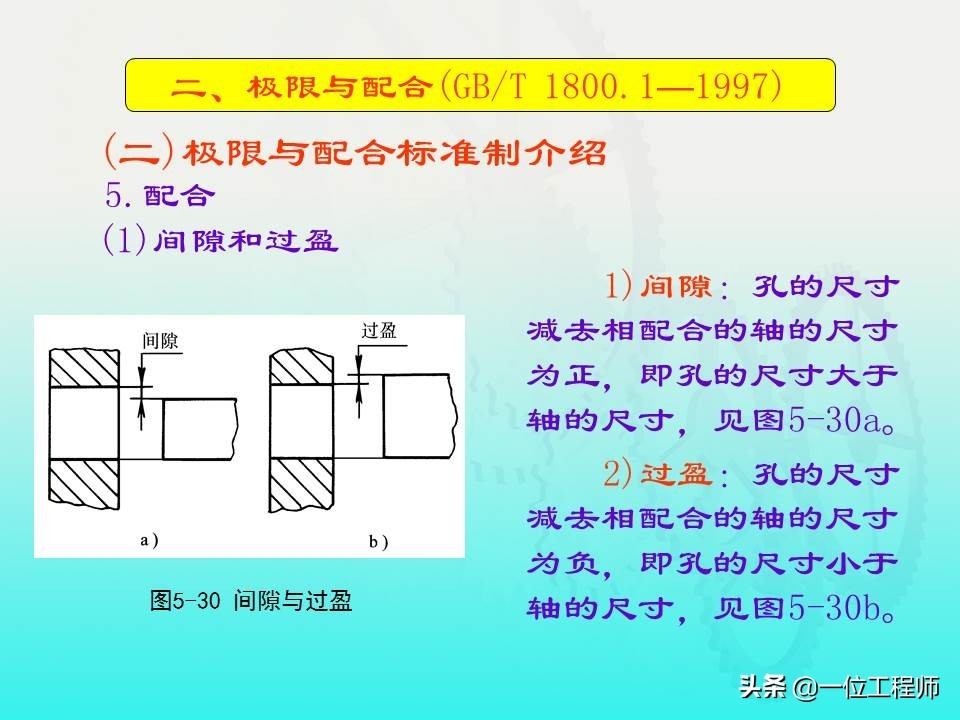

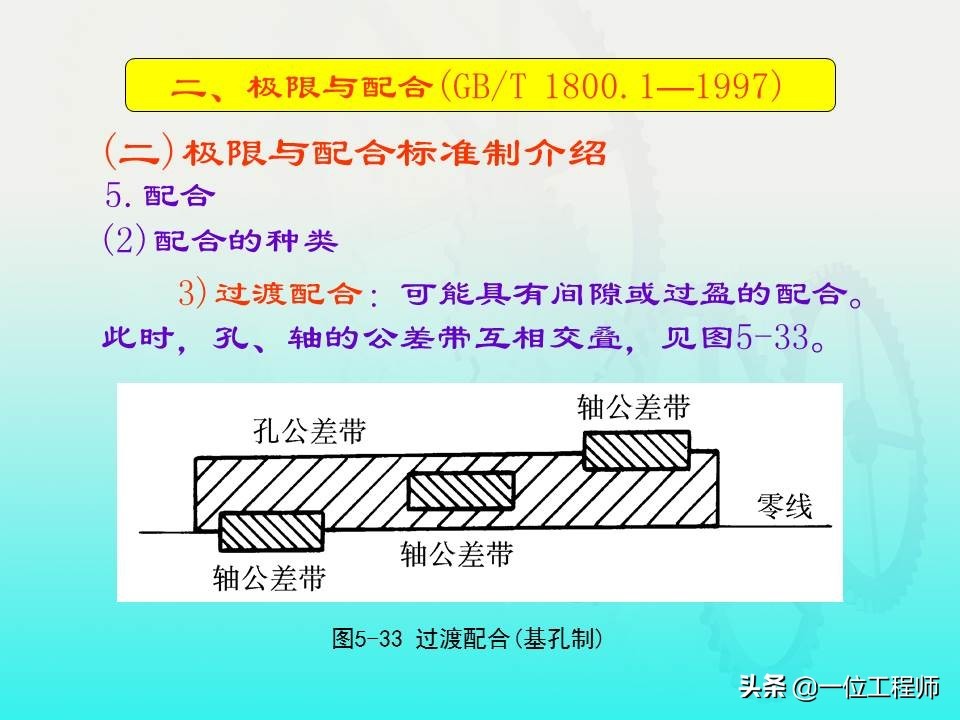

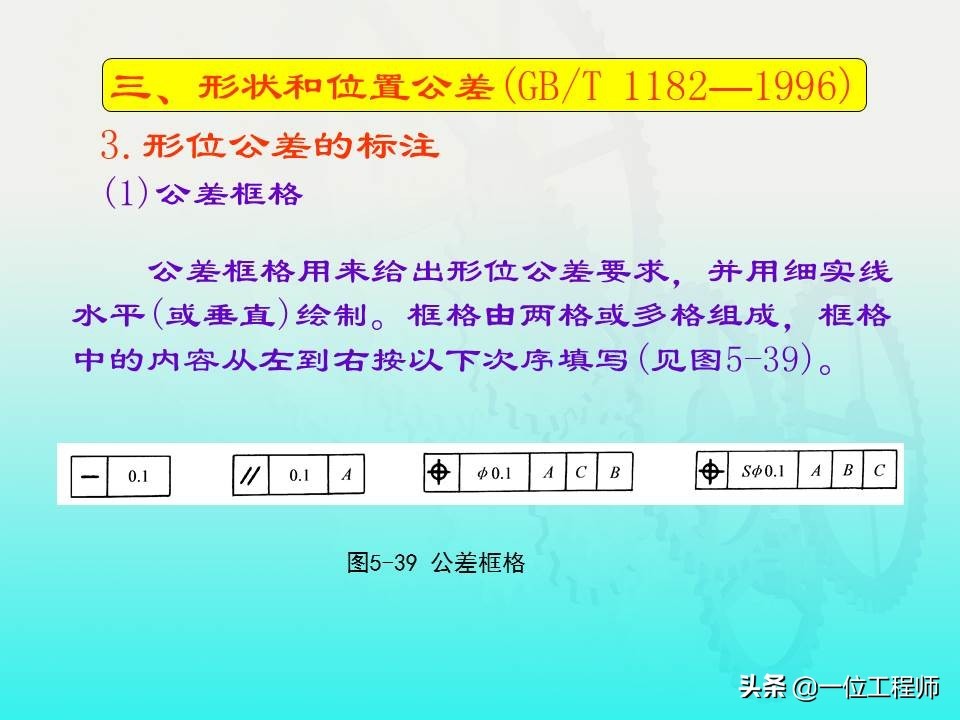

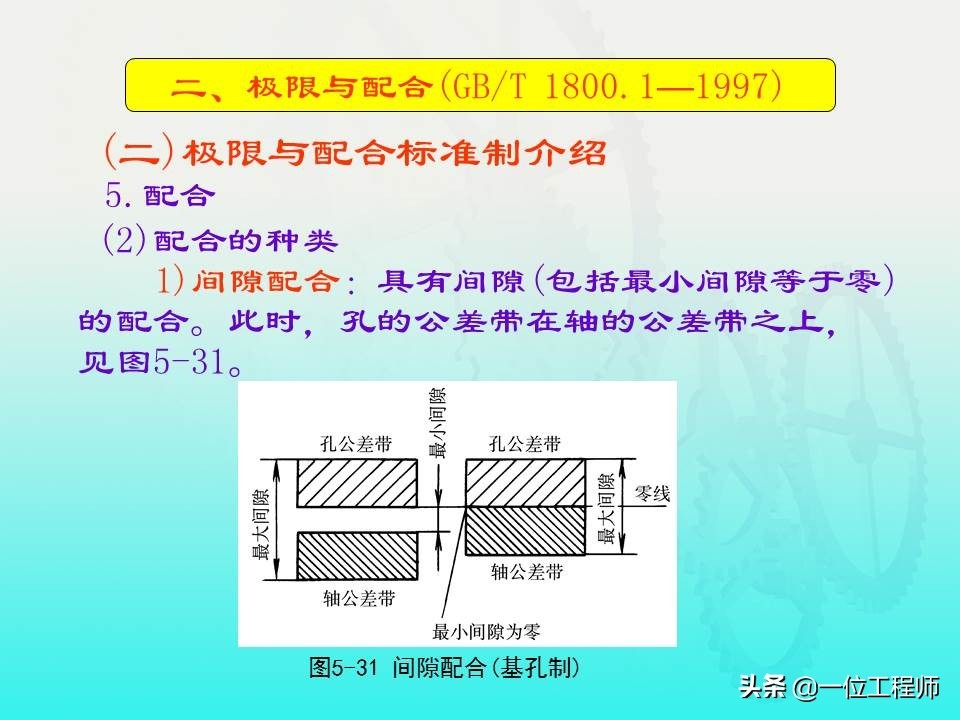

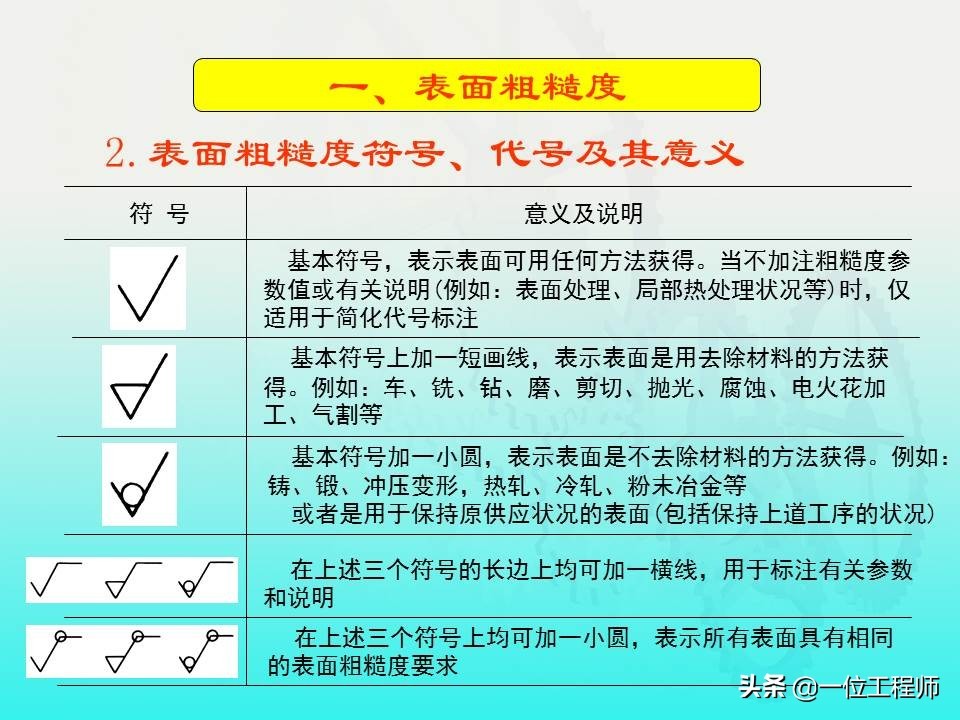

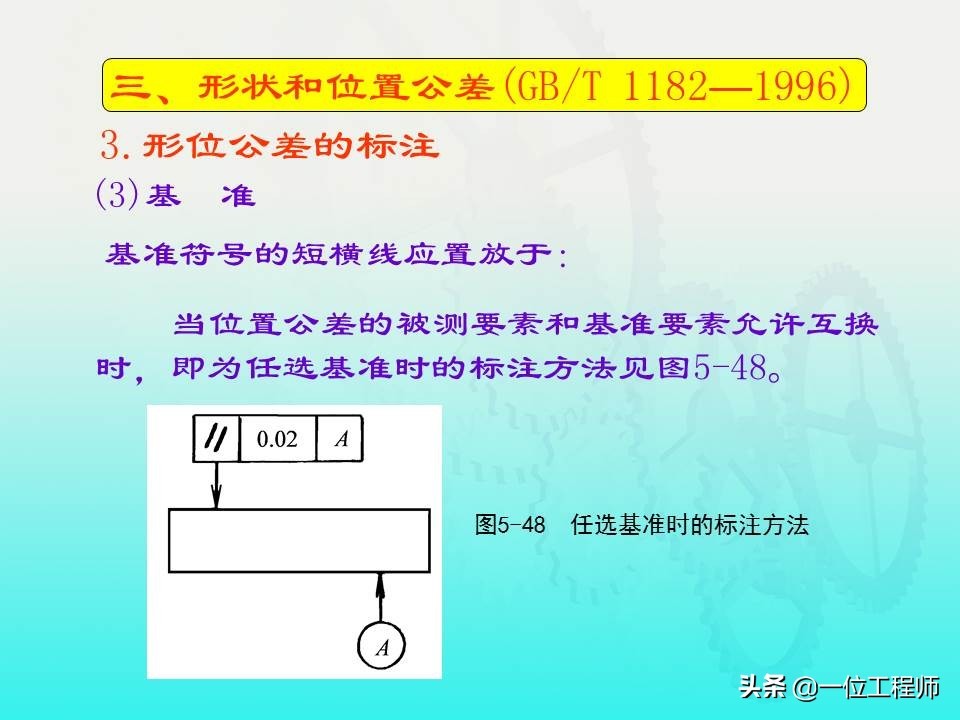

6)选择尺寸基准，标注尺寸及其公差；标注表面粗糙度；标注形位公差。

7)全面检查、修改，确认正确无误后，加深图线、画剖面线、书写其他技术要求和填写标题栏，即完成零件图。

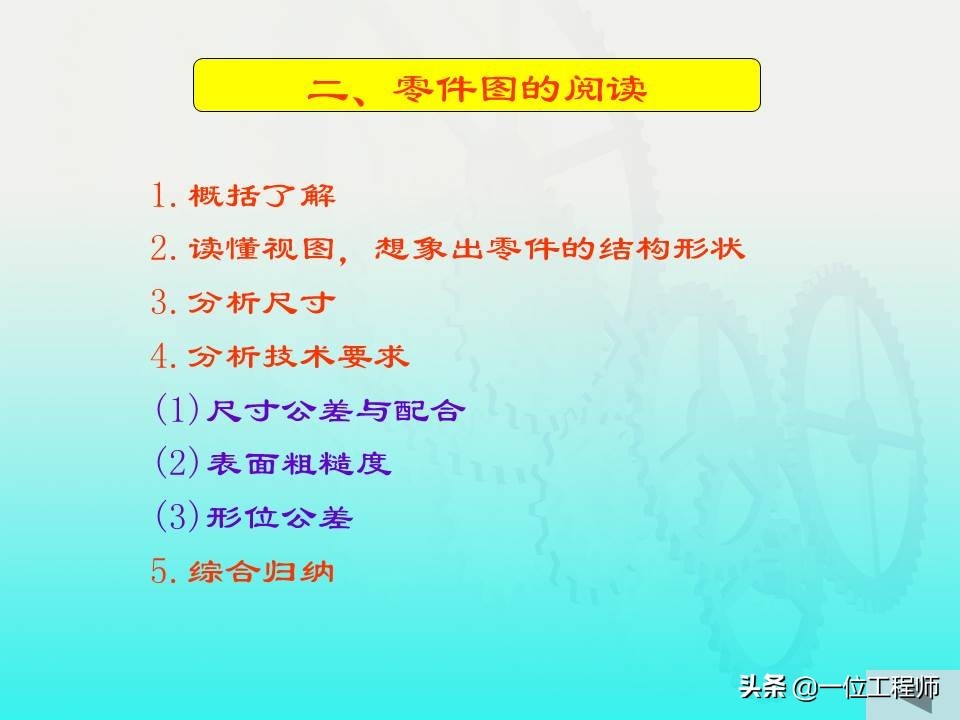

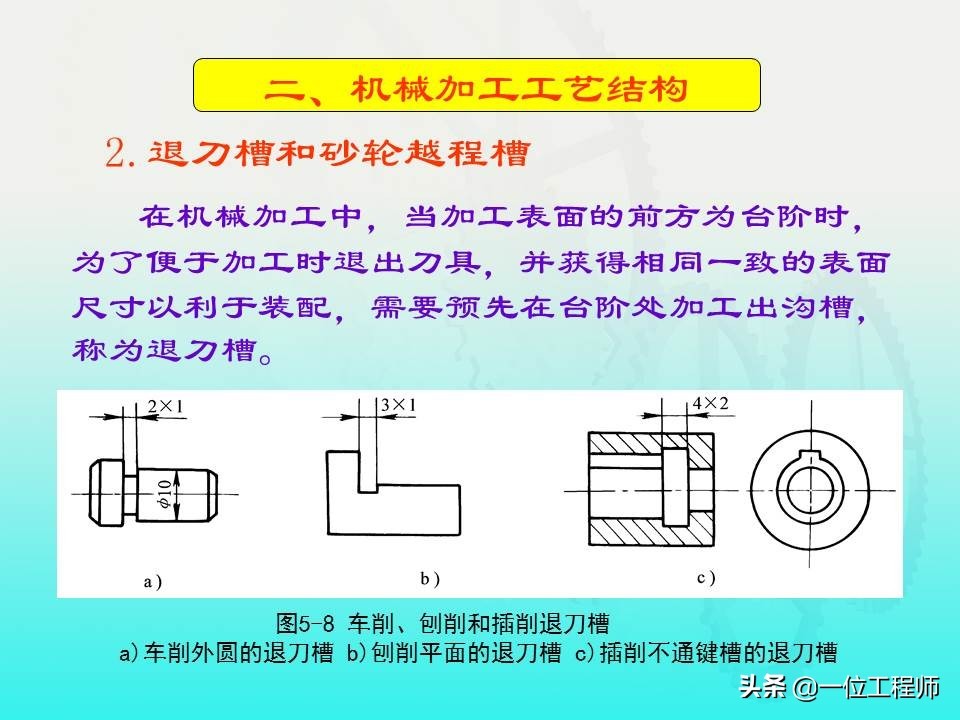

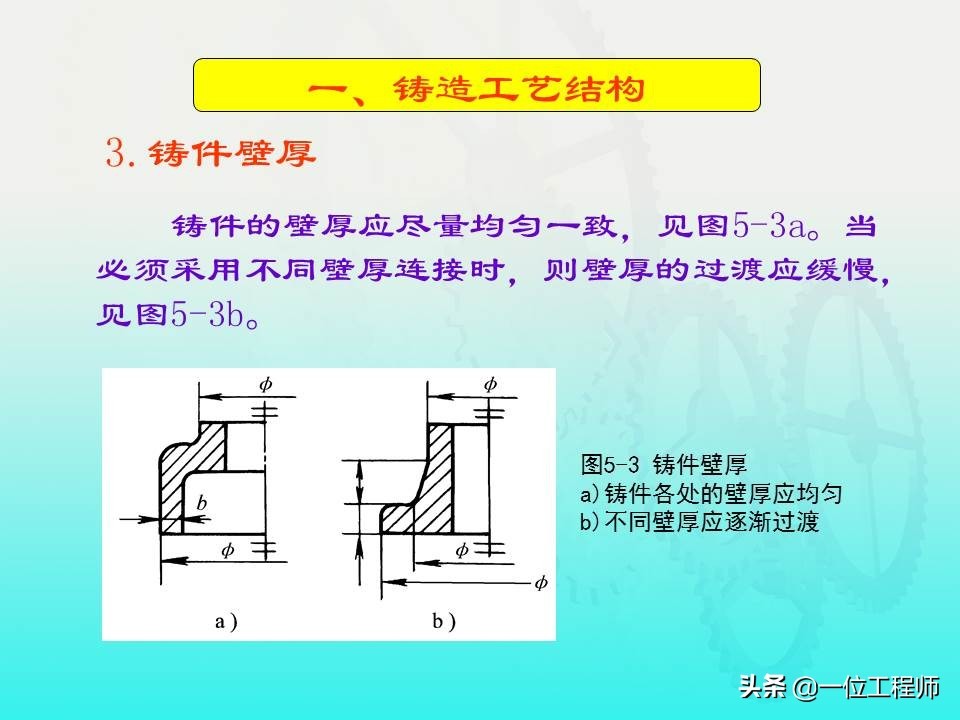

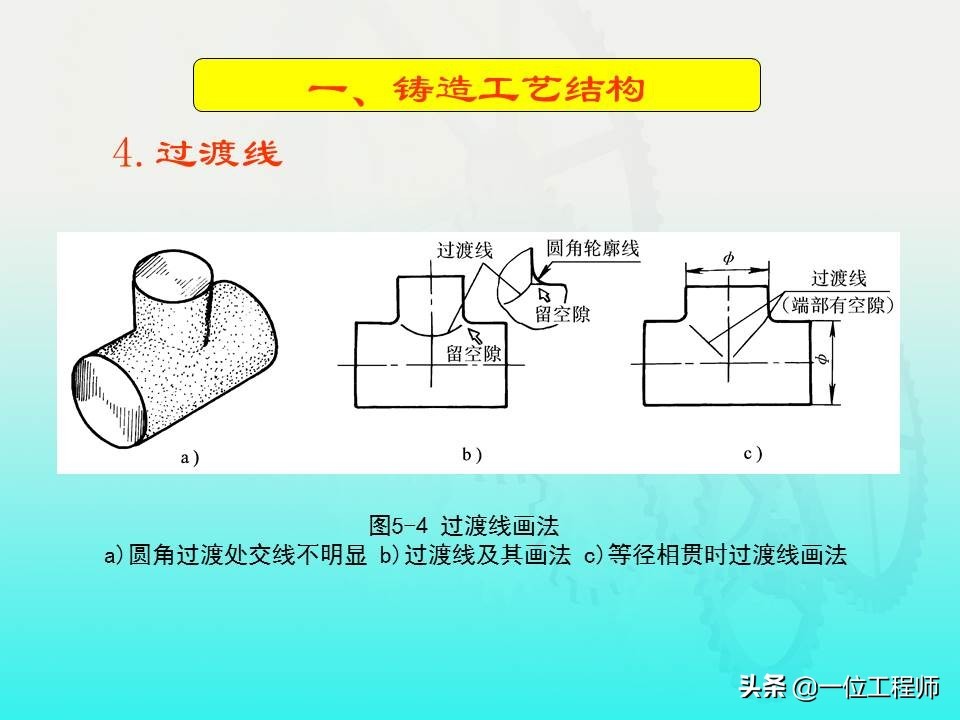

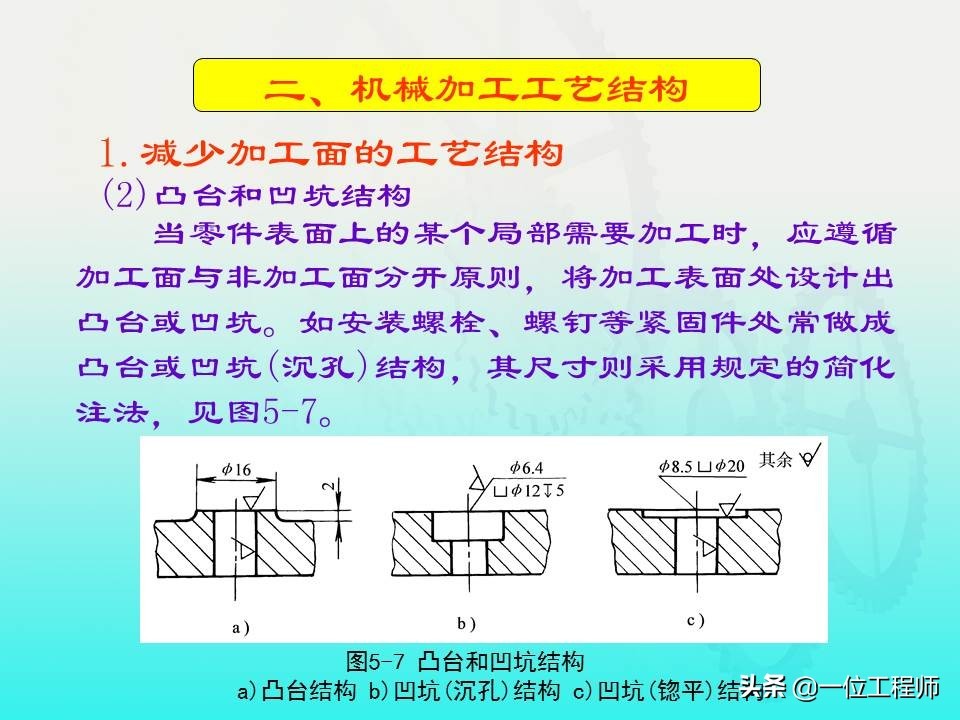

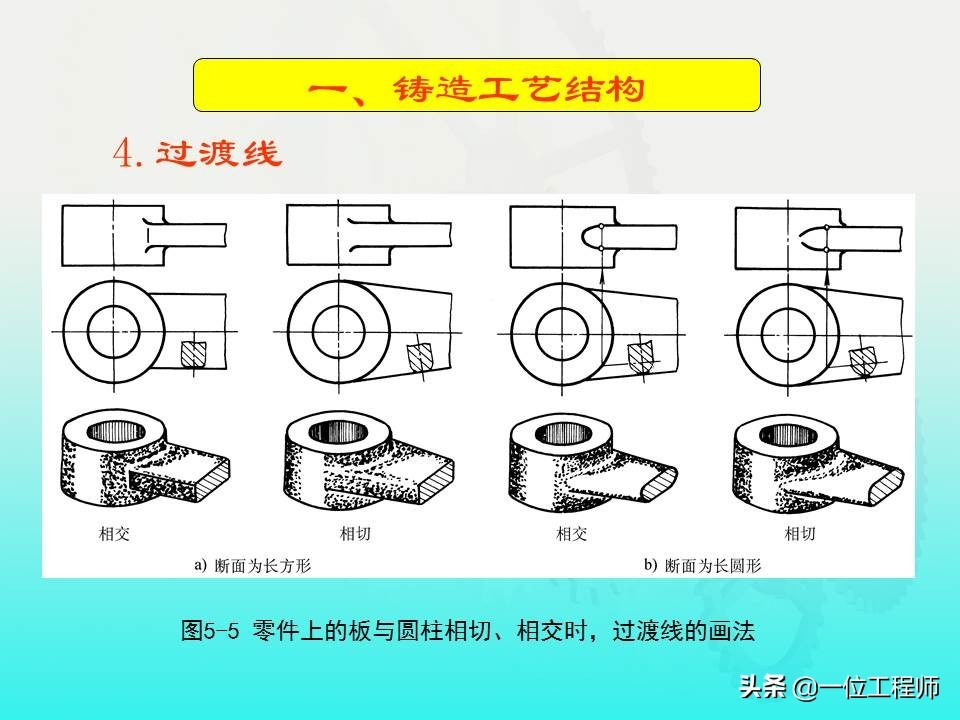

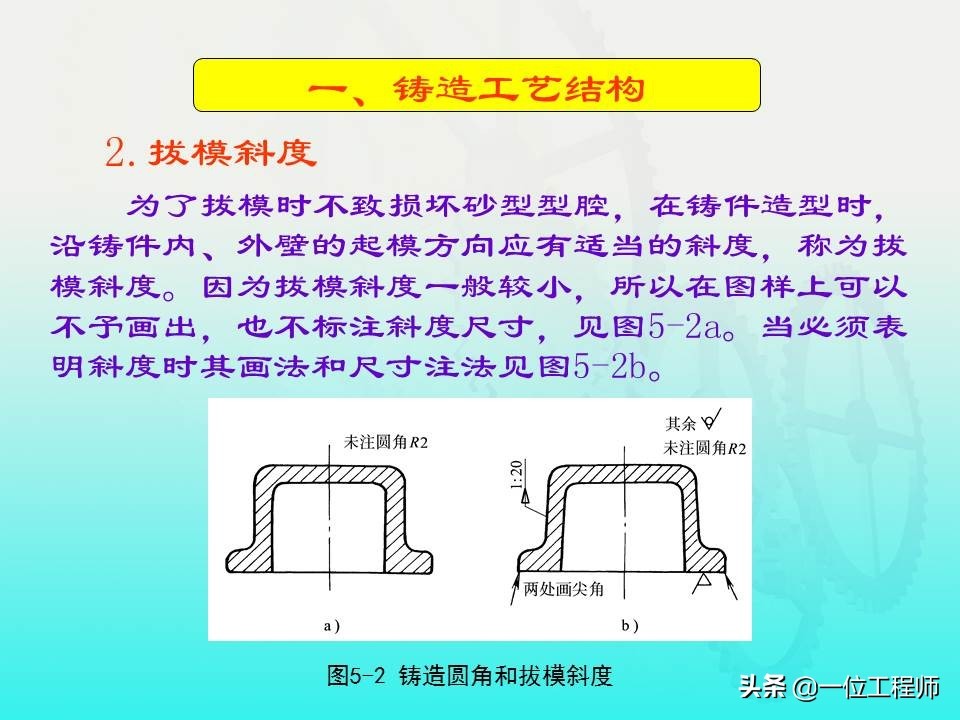

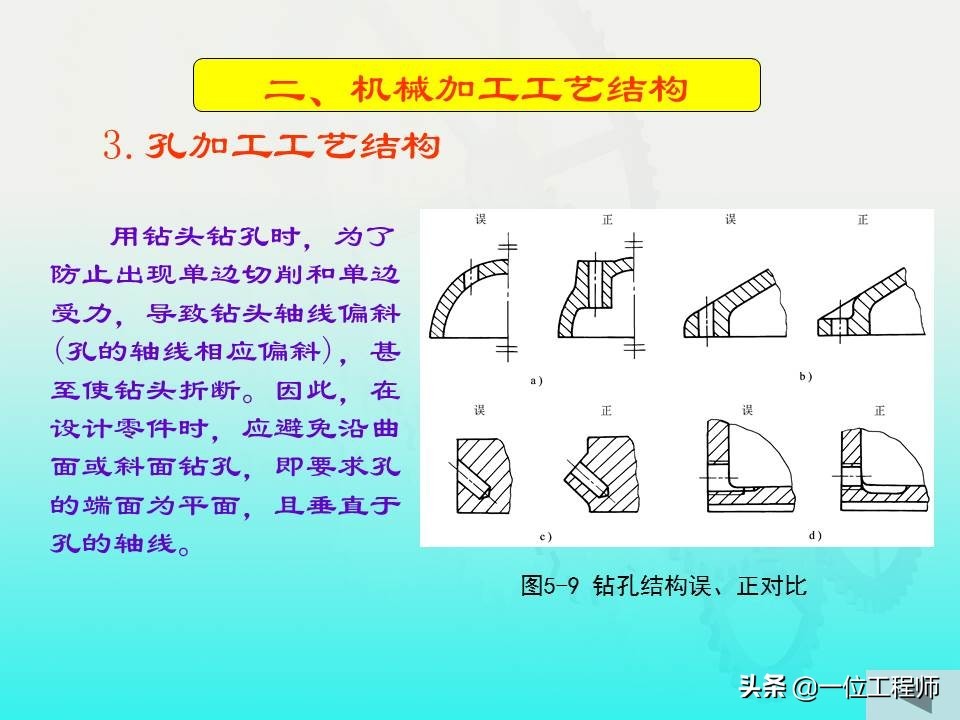

70页内容详细介绍零件图（文末有获取）

1000G机械必备设计资料内容详情

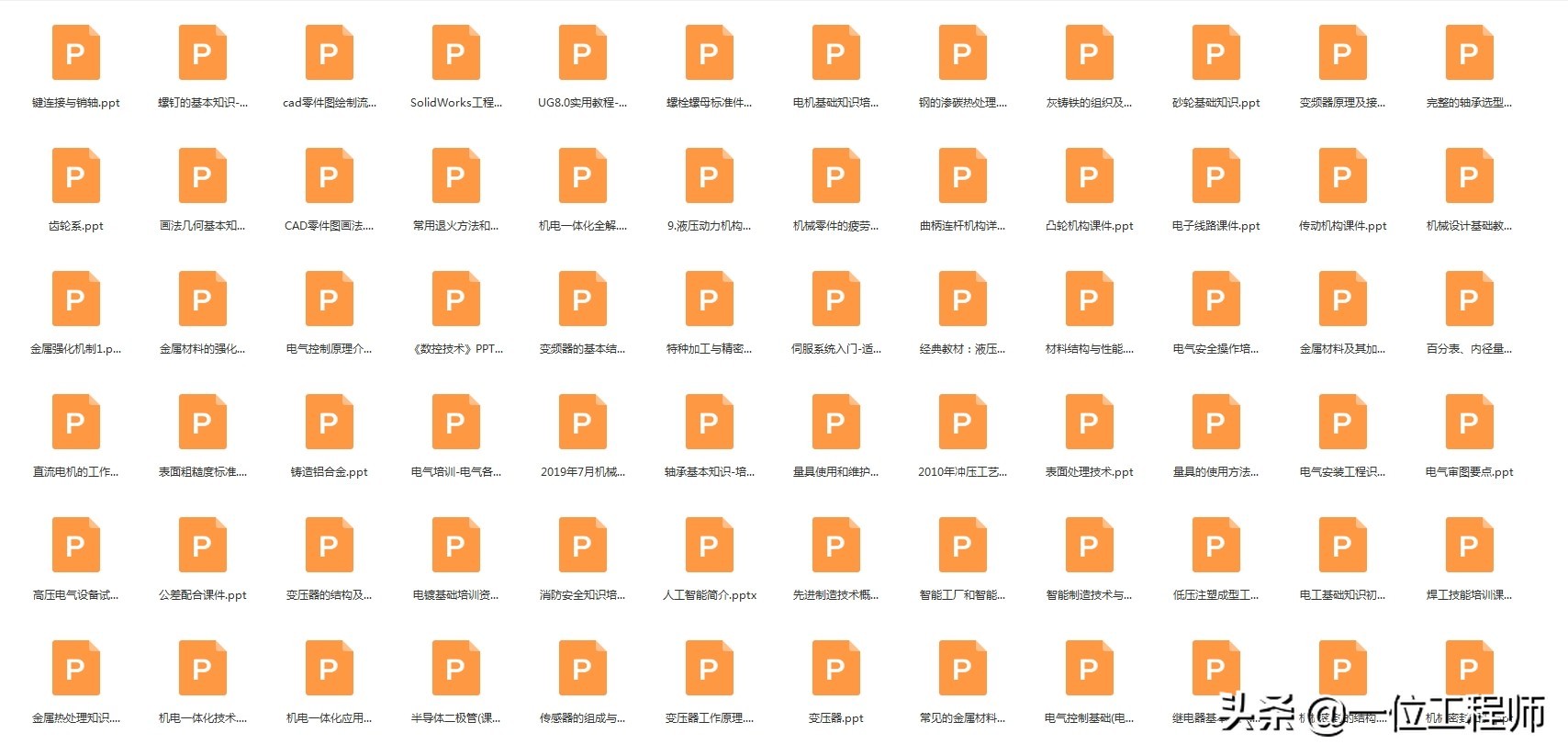

这1000G资料涉及的范围很广，具体来说包括机械设计、机械原理、模具、机械加工、材料类、电气行业、各种零件模型和非标等等领域，具体内容有：上千份文档类(各类机械设计手册、液压类手册、自动化类手册等等，所有历史文章的PPT源文件等）、常用的设计工具（一些自动计算表格）以及各类视频教程类，我相信这1000G资料对于提升你的能力一定会有很大的帮助。同时在你工作中遇到相关问题的时候，这些资料也能提供很好的指导作用。
