​螺栓规格型号尺寸大全（螺栓规格型号大全）

螺栓规格型号尺寸大全（螺栓规格型号大全）

螺栓规格型号无论是生产、使用都有着严格的规定，因此做为消费者的我们，了解螺栓规格型号对于购买螺栓是有很大帮助的。下面就随小编来看看螺栓规格型号大全，以供大家参考哦。

螺栓规格型号——公制

Ex: M3x6–PPB:M3机械螺丝,6mm长,十字,圆扁头,镀黑.Finish Code:外观处理规格。Head Code:头部外型。Thread Code螺丝型号Drive Code:头部剖沟,特征型号Length Code:螺丝长度 (mm)A-1:Thread Code: 螺丝型号公制螺丝直接以螺丝外径标示螺丝型号, 如M3即螺丝外径为3.00mm.; M4即螺丝外径为4.00mm.MetricThread Size x Pitch: Note:公制螺丝于螺丝型号后方,有时会注明螺丝牙距. 如M3x0.5 , M4x0.70, M5x0.8 , M6x1. 但因为标准规范, 通常不提.

A-2: Length Code: 螺丝长度:公制螺丝, 直接标示螺丝长度, 单位为mm. 螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度. 但平头螺丝例外, 其螺丝之总长度标示含头部高度.

A-3: Drive Code/ 头部剖沟,特征. 一般常用规格如下: a. Slotted: 一字 ( Minus ) b. Phillips: 十字 ( Plus ) c. Phil-Slot: 一字/十字 d. HexScoket: 内六角 e. One Way: 单向 (只可锁入,不可退出)

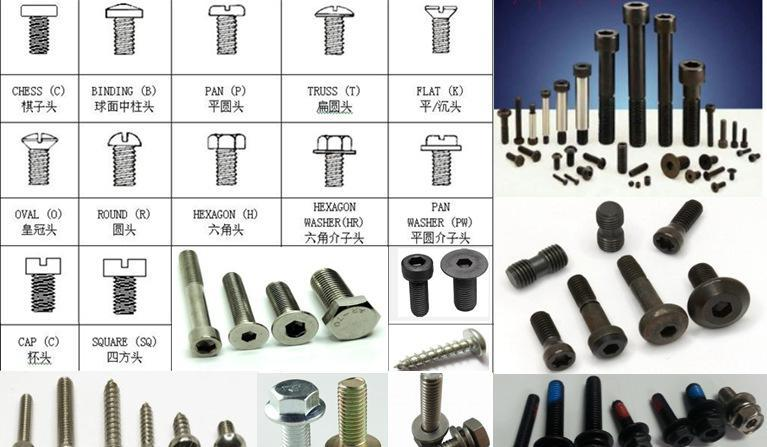

A-4: Head Code/ 头部外型. 一般常用规格如下: a. Flat: 平头 (锁入后,顶部与工作件齐平) b. Oval: 色拉头 c. Round: 圆头 d. Pan: 圆扁头 e. Truss:大圆扁头 f. Hex : 六角头.

A-5: Finish Code/ 外观处理. 一般常用规格如下: a. Z: Zine-Plated: 镀锌 b. Ni: Ni-Plated: 镀镍 c. Tin-Plated: 镀锡 d. Zine Plated / GreenIridite: 镀锌绿膜处理. e. Radiant Plated: 镀五彩 f. Passivate: 抗氧化处理. g. Alodial Finish: 无外观处理。公制自攻螺丝 :于品名后方直接标示Tapping Type. Ex: M3 x 6 –PPB, Tapping Type: M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑. 一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用.

螺栓规格型号——美规

a.一般以番号标示, 如#2-56, #4-40, #6-32, #8-32, #10-24…etc. b.或以英制外径表示, 如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…etc.

Ex: 632 – 8 – P P B: Finish Code: 外观处理规格 Head Code: 头部外型 Drive Code: 头部剖沟,特征型号 Length Code: 螺丝长度 Thread Code: 螺丝型号 B-1: Thread Code: 螺丝型号 一般常用规格如下: a. #2-56 (0.086-56): 2 番 56 牙 b #4-40 (0.112-40) : 4 番40 牙 c. #6-32 (0.138-32) : 6 番32牙 d. #8-32 (0.164-32) : 8 番 32 牙 e. #10-24 (0.190-24): 10 番 24 牙 B-2: Length Code: 螺丝长度 美规螺丝长度须经换算, 才是公制mm 尺寸. 换算公式: (Length Code / 32) x 25.40 = 公制长度mm B-3, B-4,B-5 : 标示方式与公制相同. C: 英制螺丝: C-1: Thread Code: 标示皆将分母为8, 再直接称分子之番号. Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝 x 0.50” 长, PPB Ex: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝 x 0.50” 长, PPB Ex:5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50” 长, PPB Ex: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝 x 0.50” 长, PPB 注: 有时会标示粗牙或细牙. UNF: 细牙 :电子业较常用. UNC:粗牙 : 重机械结构较常用. Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝 x 0.50” 长, PPB. C-2:Length Code: 为英吋标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。 也可以用卡尺量螺纹的外径，和螺距。

螺栓规格型号——英制

英制螺距是用每英寸含多少个牙表示。把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。 测量螺距时最好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清晰，便于测量。测公制螺距应该测量一段长度，如10，15，20，毫米等等，数一下含多少牙，算出螺距 用英吋为单位规定螺纹规格的为英制螺纹，如：G1″。 用公制单位毫米规定螺纹规格的为公制螺纹。：M30。 英制是一英吋(24.5厘米)内有多少牙来定的,一般是55度角.公制是两牙尖的间距是多少MM来定的螺距,一般是60度角。
